Drehkipptische

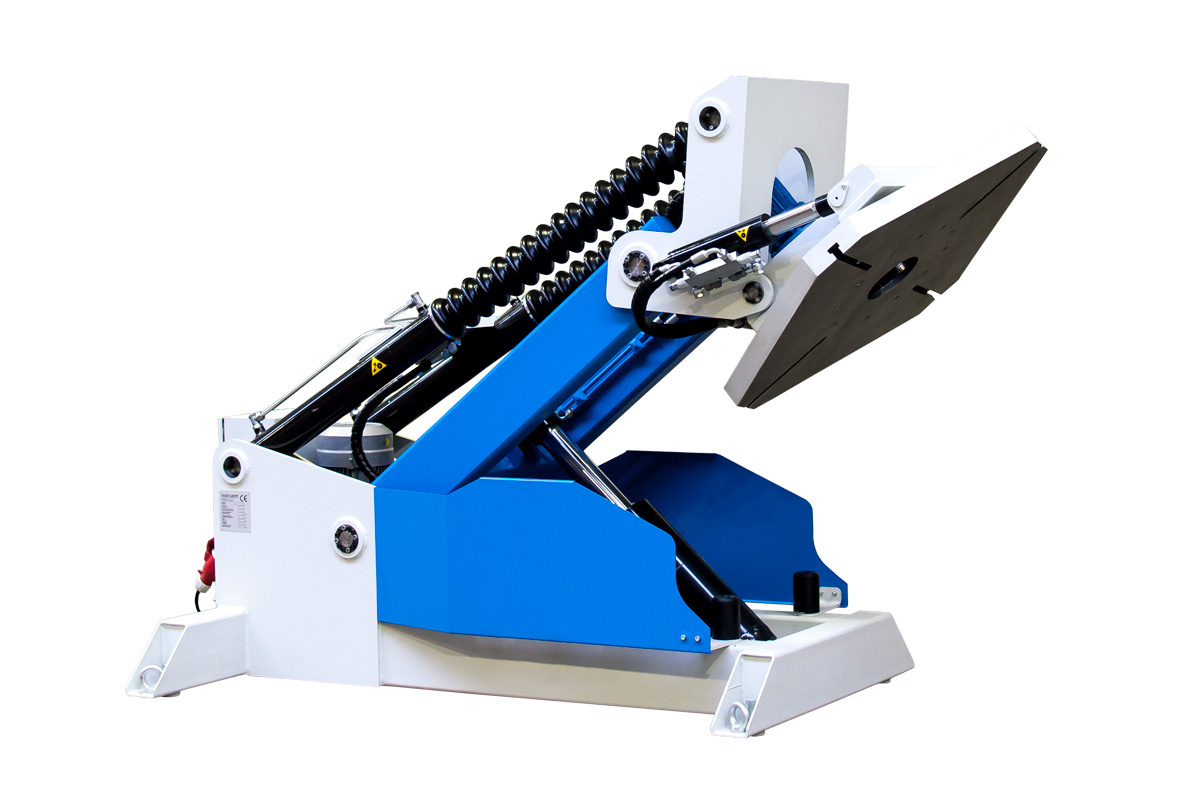

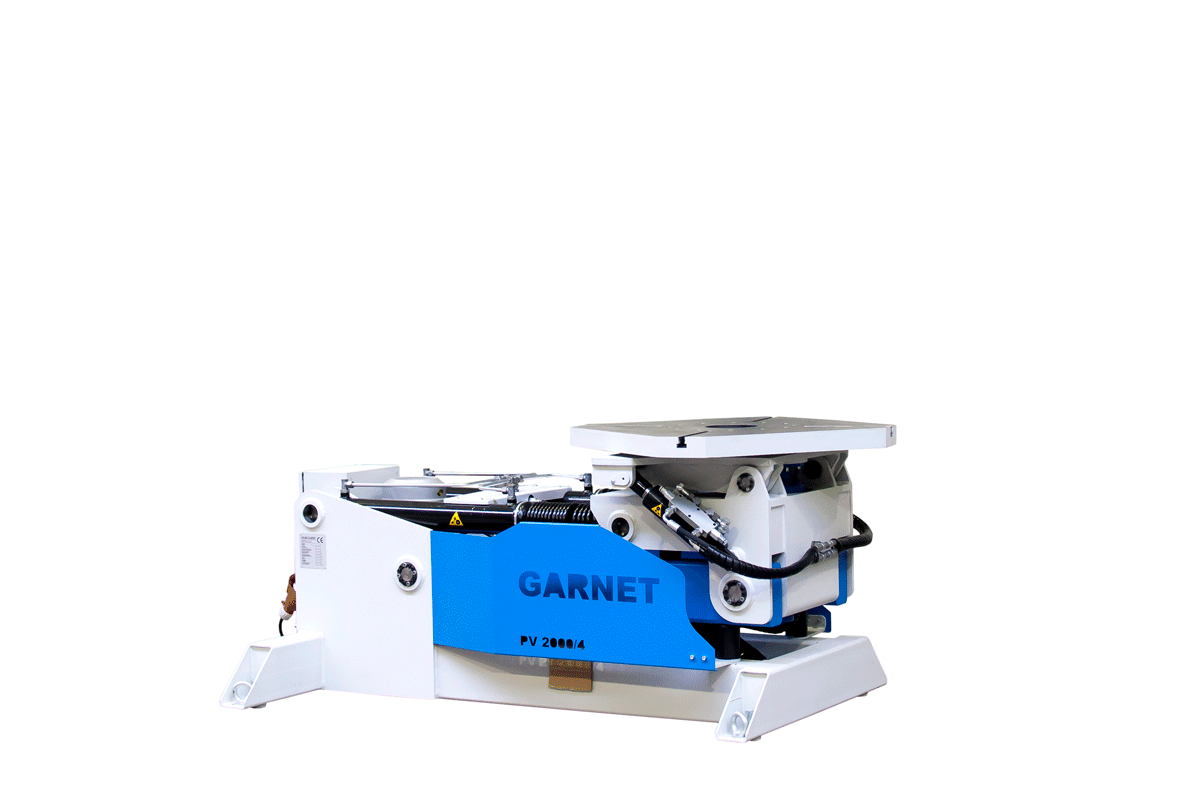

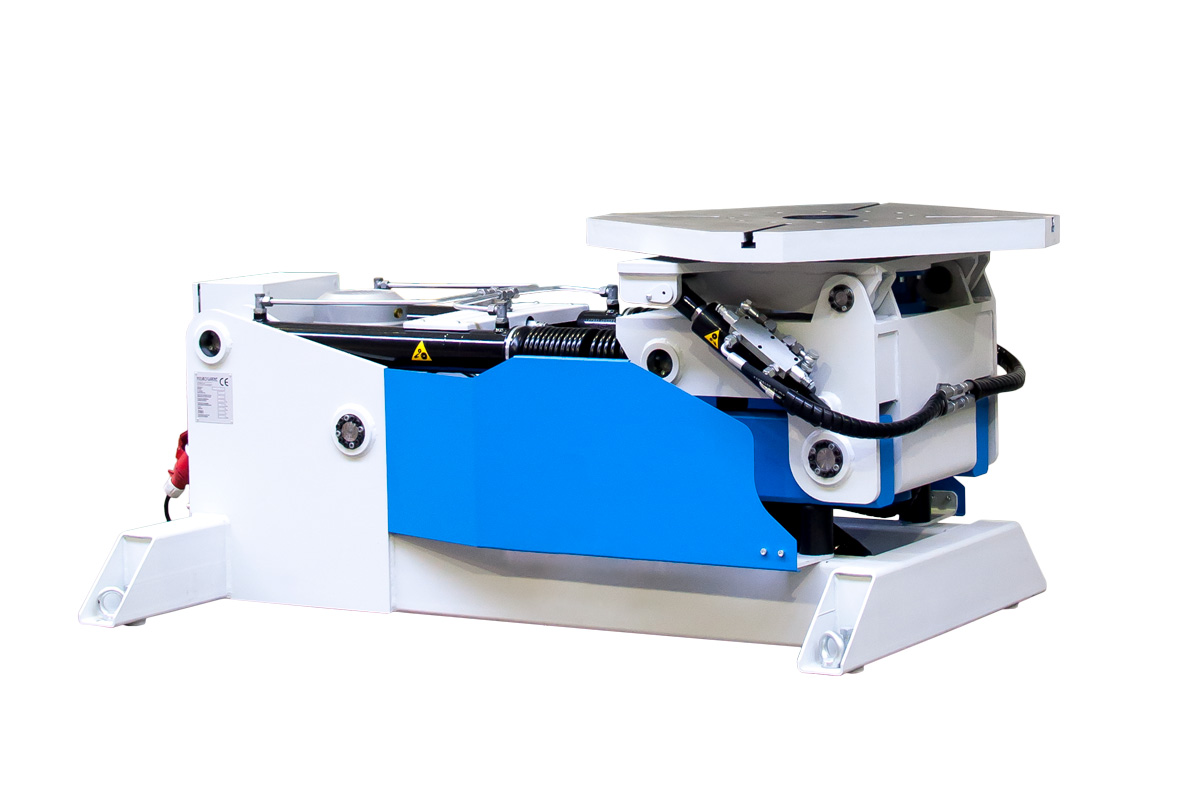

Vier-Achsen-Drehkipptisch

Die 4-achsigen Manipulatoren der DG-Serie positionieren Werkstücke von 2 bis 15 t in Höhe, Winkel und Drehung. Die vierte Achse hält den Kippwinkel von bis zu 135 Grad auch in der höchsten Stellung; DUMETA® fertigt die Serie auf Wunsch nach Kundenspezifikation.

Produktmerkmale

  • Tragfähigkeit: 2-15 t
  • 4-achsig mit Durchgangsbohrung
  • Hydraulisch höhenverstellbar, konstanter Winkel
  • flexibeles Arbeiten
  • Dreh- und Kippachsen
  • Stufenlos geregelte Geschwindigkeit
  • Inkl. Doppel-Fußpedal
  • Inkl. Fernbedienung (am Kabel)

Technische Daten

Modell DG-2000/135  DG-4500/135  DG-7000/135  DG-10.000/135  DG-15.000/135
Max. Belastung (kg) 2.000 4.500 7.000 10.000 15.000
Tisch (quadratisch) E (mm) 800 1.100 1.500 1.500 1.500
Drehgeschwindigkeit (U/min) 1,2-1,8 0,8-1,2 0,8-1,2 0,7-1,0 0,6-1,0
Kippbereich (°) 0-135 0-135 0-135 0-135 0-135
Kippgeschwindigkeit (↑/↓ s) 18/12 18/12 50/34 50/34 50/34
Motorleistung (kW) 4 + 0,37 5,5 + 0,5 7,5 + 0,75 11 + 0,75 11 + 0,75
Max. Schweißstrom (A) 500 500 1.000 1.000 1.000
A (mm) 1.350 1.400 2.350 2.550 2.550
B (mm) 1.700 1.800 2.900 3.100 3.100
C (mm) 1.000 1.070 1.250 1.420 1.475
D (mm) 1.925 1.985 3.250 3.400 3.800
Gewicht (kg) 1.350 1.700 3.050 3.400 6.000
Fußpedal (Start-Stopp/Links-Rechts)   Inklusive Inklusive Inklusive Inklusive Inklusive
Fernbedienung (am Kabel) Inklusive Inklusive Inklusive Inklusive Inklusive

Änderungen und Irrtümer, in den technischen Daten und Angaben, sowie den dargestellten Produktfarben, vorbehalten.

Weitere informationen

4 Achsen Manipulator, hydraulisch höhenverstellbar, mit Bohrung: Drehen & Kippen für Werkstücke von 2-15 t.

Ein Beispiel aus der Praxis: Schweiß-, Montage- und Wartungsarbeiten, bei denen das Werkstück auch in der höchsten Position gekippt werden muss. Standardmäßig ist die Maschine mit einem Start-/Stopp-Fußpedal sowie einer kabelgebundenen Fernbedienung ausgestattet. Die 4-achsigen Manipulatoren der DG-Serie sorgen für optimalen Bedienkomfort am Arbeitsplatz, da Werkstücke in nahezu jede Position gebracht werden können.

Mithilfe der vierten Achse kann der Tisch - selbst in der höchsten Position - auf einen Kippwinkel von bis zu 135° eingestellt werden. Dies gewährleistet optimale ergonomische Bedingungen bei Schweißarbeiten sowie bei Montage- und Wartungsarbeiten.

Die DG-Serie ist standardmäßig in fünf Modellen mit einer Tragfähigkeit von 2.000 kg bis 15 t erhältlich. Selbstverständlich kann die Maschine auch individuell nach Kundenspezifikation gefertigt werden.

Gesteuert wird die DG-Serie über Start-Stopp-Fußpedal und kabelgebundene Fernbedienung, die Geschwindigkeit ist stufenlos geregelt. Optional gibt es die programmierbare Drehtisch-Steuerung mit bis zu 50 Programmen und gradgenau programmierbarem Kippwinkel.

Den Vier-Achsen-Drehkipptisch können Sie bei DUMETA® auch mieten oder per Mietkauf beziehen. Details unter Vermietung.

Verwandte Bauformen

  • D-TLP-HE (hydraulische Höhenverstellung ohne vierte Achse)
  • D-TLP (zweiachsige Standardserie)
  • D-HB-HE (Drei-Achsen-Ausführung, hydraulisch höhenverstellbar)

Optional

Kontakt

Haben Sie noch Fragen? Kontaktieren Sie uns einfach

Fragen und Antworten zum Vier-Achsen-Drehkipptisch

Was leistet die vierte Achse im Alltag?

Sie hält den Kippwinkel von bis zu 135 Grad auch in der höchsten Stellung. Bei Maschinen ohne diese Achse muss der Schweißer die Höhe reduzieren, um den gewünschten Kippwinkel zu erreichen. Mit der vierten Achse bleibt die Arbeitshöhe erhalten, auch wenn das Bauteil stark geneigt ist.

Die Maschinen wiegen je Baugröße 1.350 kg (DG-2000) bis 6.000 kg (DG-15.000), dazu kommt das Werkstück mit 2 bis 15 t. Prüfen Sie die Bodenbelastung vorab, die Aufstellmaße liefern wir zum Datenblatt.

Die Maschinen wiegen je Baugröße 1.350 kg (DG-2000) bis 6.000 kg (DG-15.000), dazu kommt das Werkstück mit 2 bis 15 t. Prüfen Sie die Bodenbelastung vorab, die Aufstellmaße liefern wir zum Datenblatt.

Langsamer, je größer die Baugröße. Das DG-2000 dreht mit 1,2 bis 1,8 U/min, das DG-15.000 mit 0,6 bis 1,0 U/min. Für gleichmäßige Rundnähte ist die untere Grenze entscheidend, nicht die obere. Nennen Sie uns Nahtlänge und gewünschte Schweißgeschwindigkeit, dann prüfen wir, ob die Baugröße zur Naht passt.
