Drehkipptische

Drehkipptisch D-TLP-L

Manipulatoren L-Typ mit Bohrung zum 360° Drehen und Schweißen von Werkstücken von 500 kg – 5 t.

Produktmerkmale

Tragfähigkeit: 500 kg – 5 t
L-Typ mit Durchlassbohrung
360° Neigungswinkel
Stufenlos regelbare Drehgeschwindigkeit
Inkl. Doppel-Fußpedal
Inkl. kabelgebundener Fernbedienung

Angebot anfragen

Technische Daten

Modell	D-TLP-L-05	D-TLP-L-010	D-TLP-L-030	D-TLP-L-050
Max. Belastung (kg)	500	1.000	3.000	5.000
Tisch (Ømm)	700	900	1.150	1.150
Durchmesser (Ømm)	100	100	100	100
Drehgeschwindigkeit (U/min)	0,1–1	0,1–1	0,05–0,5	0,05–0,5
Max. Schwerpunktabstand (mm)	400	400	300	300
Max. Exzentrizität (mm)	200	200	200	200
Max. Drehmoment Tisch (Nm)	1.000	2.000	6.000	10.000
Max. Drehmoment Neigung (Nm)	1.250	2.500	9.000	15.000
Motorleistung Drehen (kW)	0,37	0,75	1,1	2,2
Motorleistung Neigung (kW)	0,37	1,1	2,2	3
Max. Schweißstrom (A)	500	500	750	750
Eingangsspannung	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz
A (mm)	800	1.000	1.400	1.500
B (mm)	1.000	1.100	1.220	1.220
C (Ømm)	100	100	100	100
D (Ømm)	700	900	1.150	1.150
E (mm)	1.030	1.230	1.815	1.915
F (mm)	1.825	2.125	3.035	3.035
Fußpedal (Start-Stopp/Links-Rechts)	Inklusive	Inklusive	Inklusive	Inklusive
Fernbedienung (am Kabel)	Inklusive	Inklusive	Inklusive	Inklusive

Änderungen und Irrtümer, in den technischen Daten und Angaben, sowie den dargestellten Produktfarben, vorbehalten.

Weitere informationen

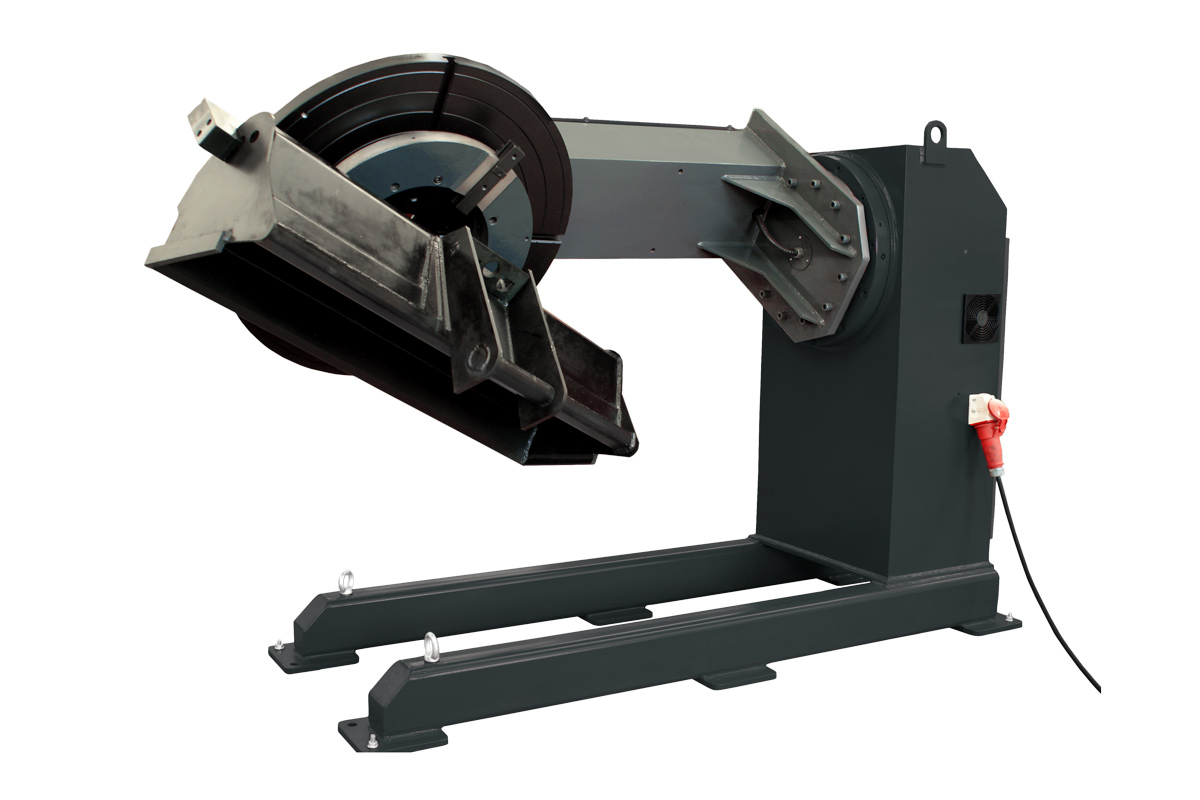

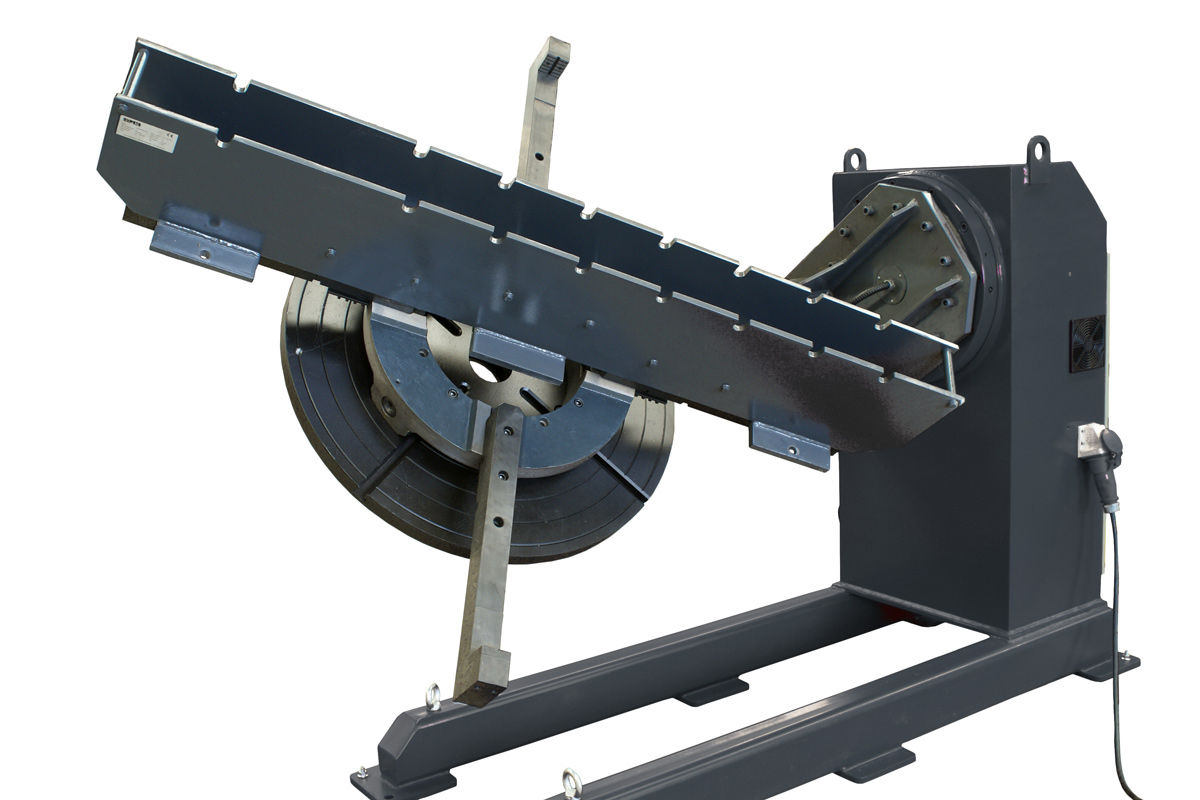

Mit diesem Manipulator können Werkstücke um bis zu 360° geneigt oder sogar vollständig kopfüber positioniert werden. Dies eröffnet maximale Flexibilität für eine optimale Schweißposition und eine präzise Rotation mit der gewünschten Geschwindigkeit.

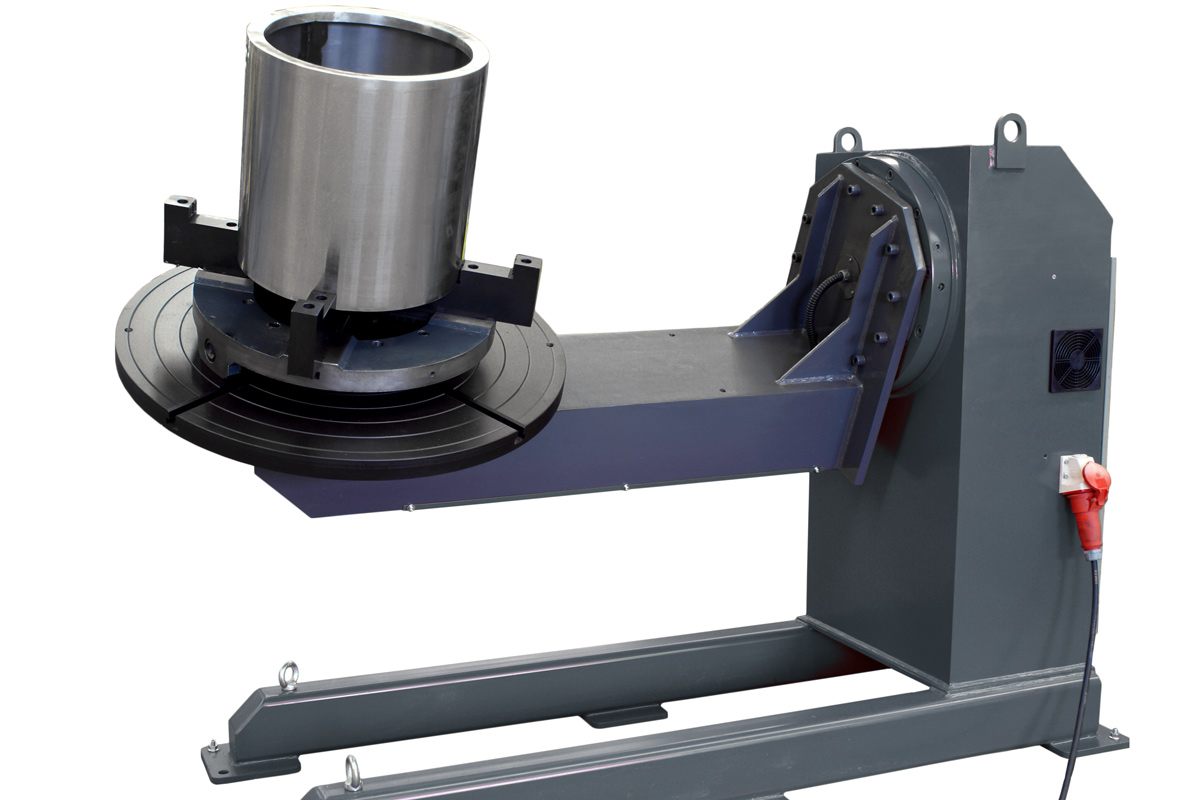

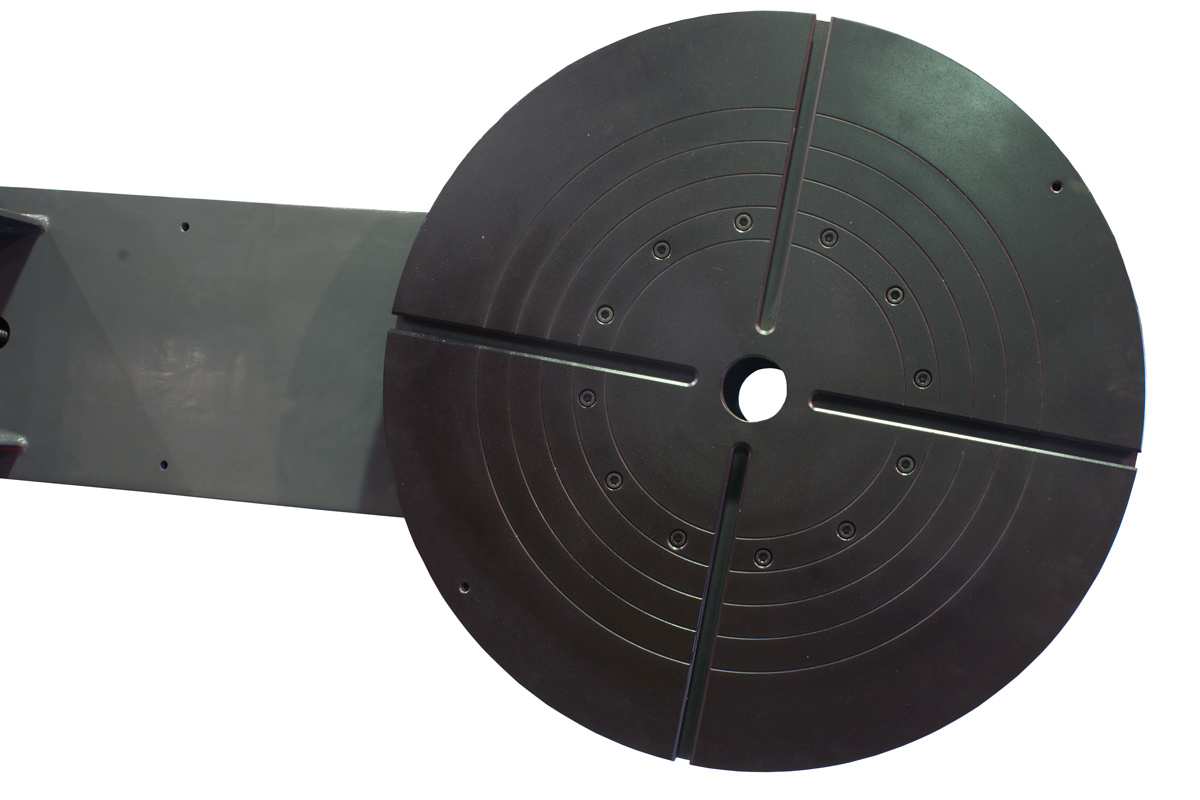

Der Schweißmanipulator ist mit einer Durchlassbohrung ausgestattet und standardmäßig mit einer Tragfähigkeit von 300 kg bis 5.000 kg erhältlich. Das Spannen von Werkstücken erfolgt einfach und sicher über ein Spannfutter auf dem Spanntisch.

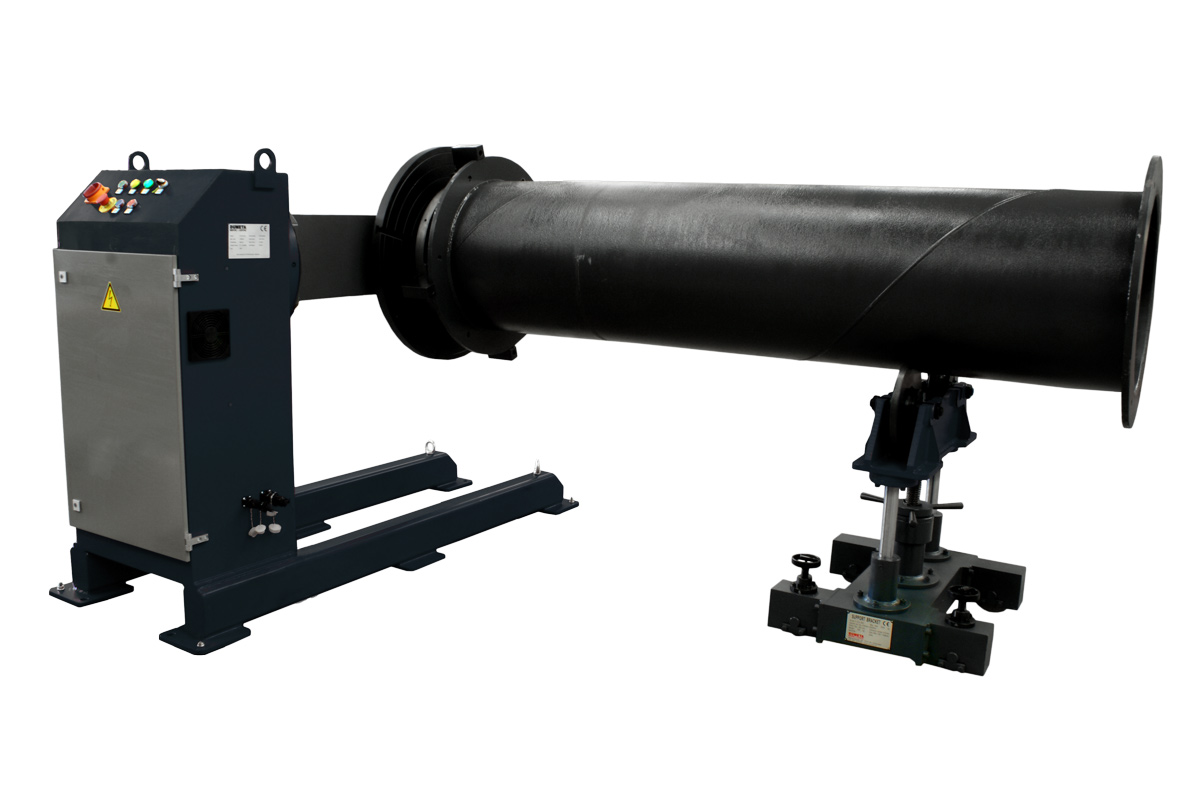

Positionieren Sie Ihr Werkstück in der idealen Lage oder drehen Sie es mit der gewünschten Geschwindigkeit für optimale Ergebnisse bei unterschiedlichsten Anwendungen.

Die D-DWP-L-Manipulatoren sind standardmäßig in Ausführungen von 300 kg bis 5 t Tragfähigkeit erhältlich. Selbstverständlich können die Maschinen auch individuell nach Ihren Anforderungen konstruiert und gefertigt werden.

Optional
