Drehkipptische

Drehkipptisch D-TLP-DC

Manipulatoren auf zwei Säulen zum 360° Drehen, Kippen und Schweißen von Werkstücken von 5 – 400 t.

Produktmerkmale

Tragfähigkeit: 5 – 400 t
Zweisäulige Ausführung
Für schwere Lasten
360° Kippen und Drehen
Stufenlos regelbare Drehgeschwindigkeit
Inkl. Doppel-Fußpedal
Inkl. kabelgebundener Fernbedienung

Angebot anfragen

Technische Daten

Modell	D-TLP-DC-50	D-TLP-DC-100	D-TLP-DC-150	D-TLP-DC-200	D-TLP-DC-300	D-TLP-DC-500	D-TLP-DC-1000
Max. Belastung (kg)	5.000	10.000	15.000	20.000	30.000	50.000	100.000
Tisch (Ømm)	2.500	2.500	3.000	3.000	3.500	4.000	4.000
Drehgeschwindigkeit (U/min)	0,05–0,5	0,05–0,5	0,04–0,4	0,04–0,4	0,03–0,3	0,02–0,2	0,01–0,1
Kippbereich (°)	360	360	360	360	360	360	360
Max. Schwerpunktabstand (mm)	600	600	1.000	1.000	1.500	2.000	2.500
Max. Exzentrizität (mm)	200	200	200	200	200	200	200
Motorleistung Drehen (kW)	3	4	5,5	5,5	7,5	11	18,5
Motorleistung Neigung (kW)	2 × 2,2	2 × 3	2 × 5,5	2 × 5,5	2 × 7,5	2 × 11	2 × 18,5
Max. Schweißstrom (A)	700	1.000	1.000	1.000	1.000	1.000	1.000
Eingangsspannung	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz
Doppelfußpedal (Start/Stopp-Links/Rechts)	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive
Fernbedienung (am Kabel)	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive

Änderungen und Irrtümer, in den technischen Daten und Angaben, sowie den dargestellten Produktfarben, vorbehalten.

Weitere informationen

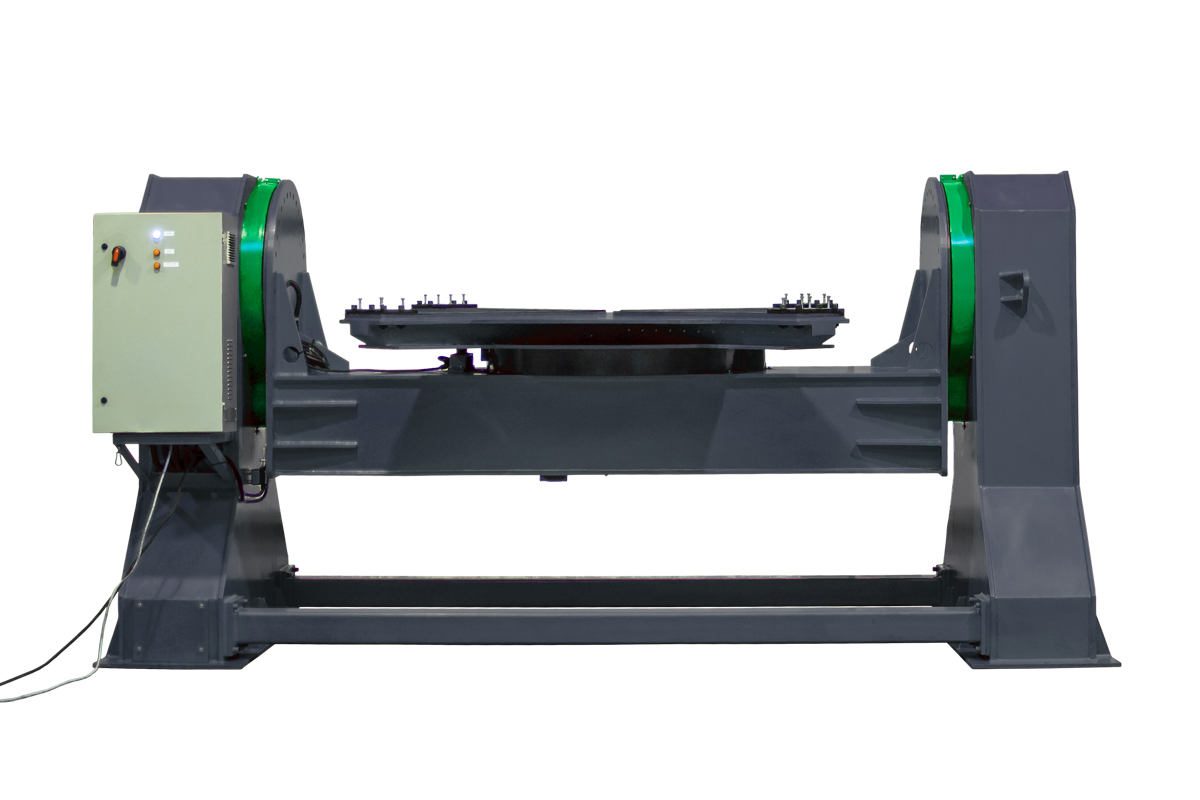

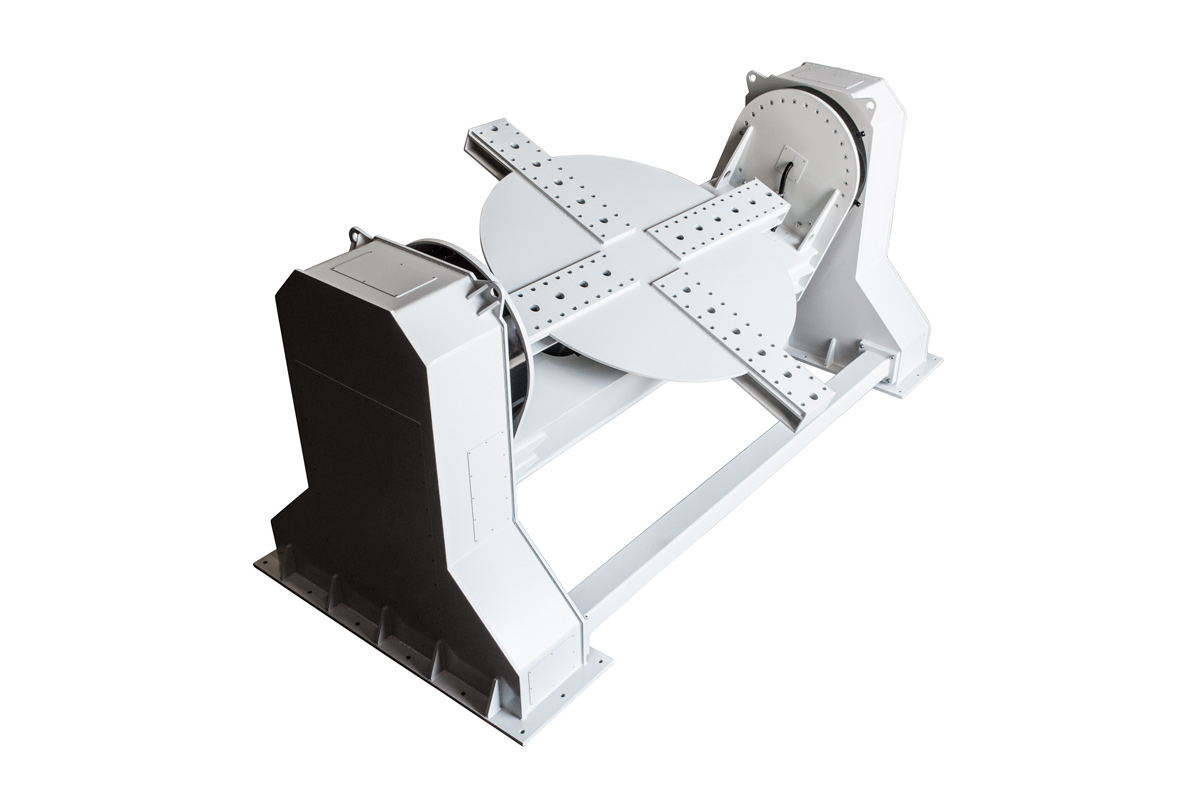

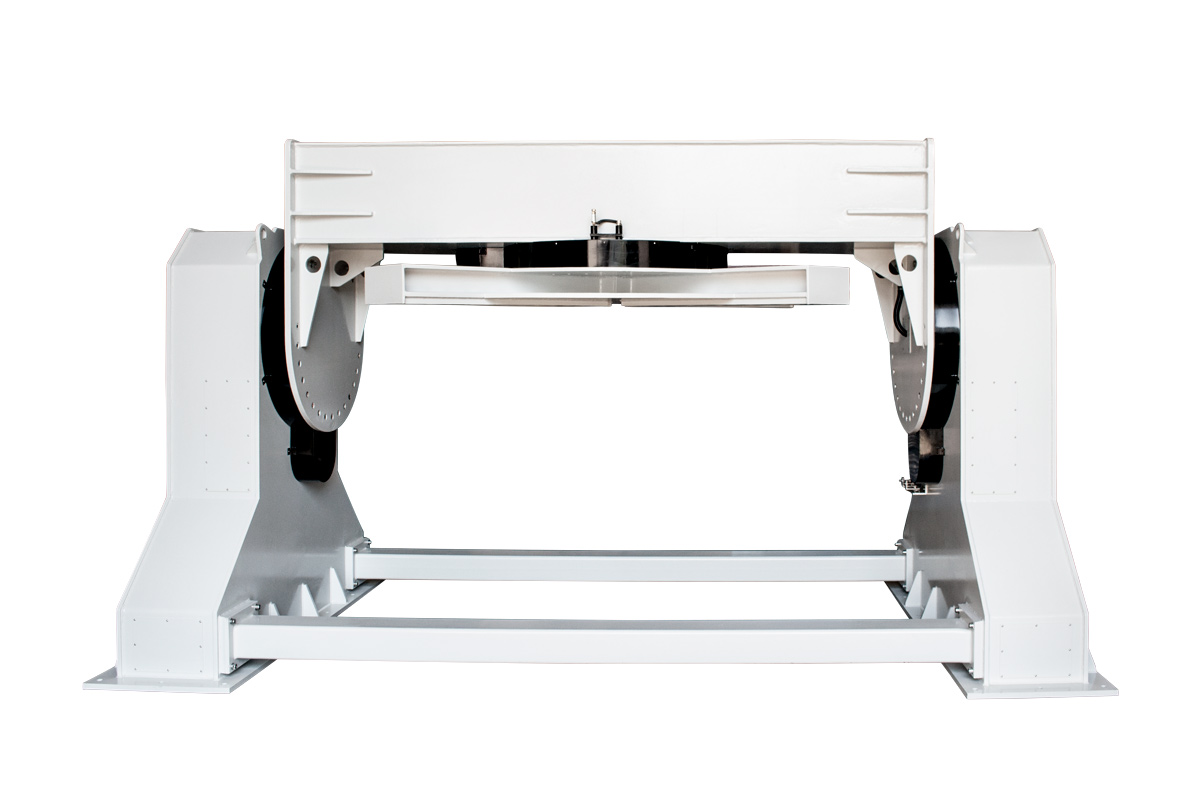

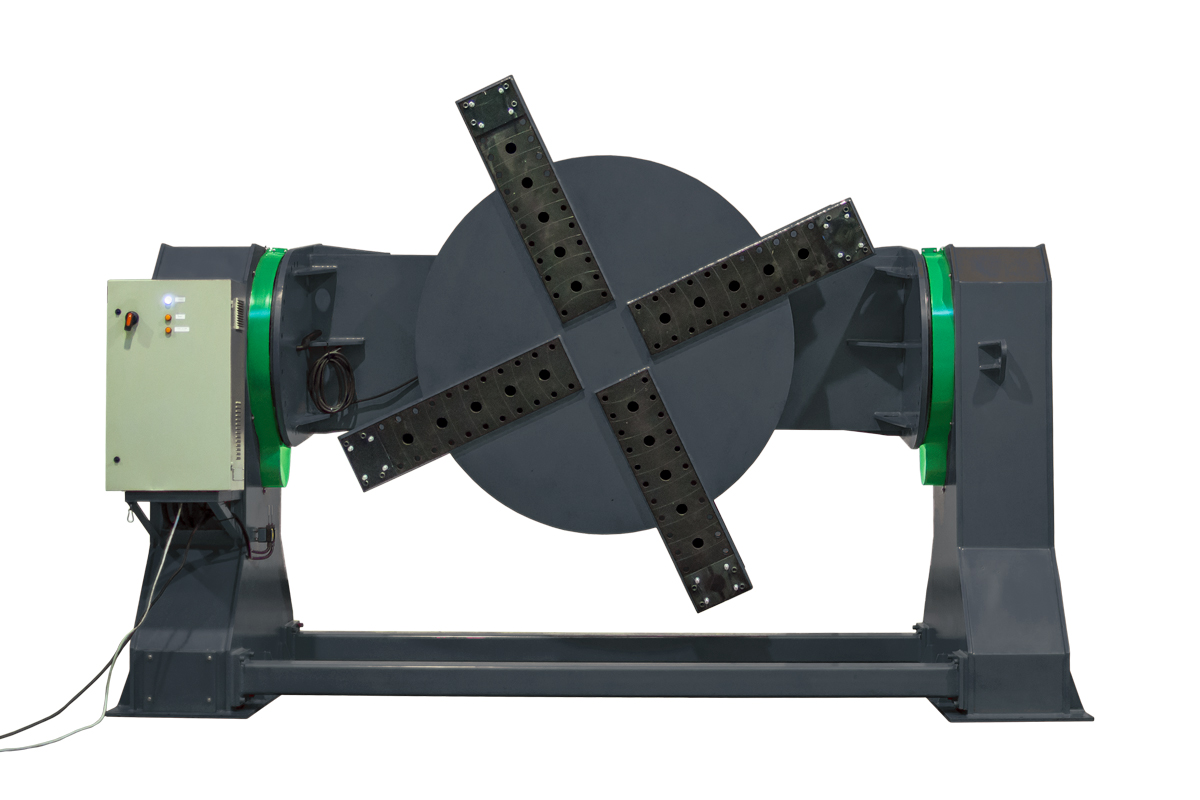

Der zweisäulige Manipulator D-TLP-DC Top Line von Dumeta ist die ideale Lösung für besonders schwere Anwendungen. Mit diesem Schweißdrehtisch können Werkstücke sowohl um 360° gekippt als auch gedreht werden, wodurch eine optimale Positionierung und Bearbeitung ermöglicht wird.

Die Drehkipptische sind mit einer Tragfähigkeit von 5.000 kg bis 200 t erhältlich und eignen sich perfekt für anspruchsvolle Heavy-Duty-Anwendungen.

Dank des einzigartigen Konzepts bietet dieser Manipulator eine größere Ausladung und ist mit hochwertigen elektronischen Komponenten von Siemens und Yaskawa ausgestattet. Die Drehgeschwindigkeit ist stufenlos regelbar, und die robuste Konstruktion gewährleistet eine hohe Stabilität im Betrieb.

Die D-TLP-DC Manipulatoren sind auch zur Miete verfügbar und können selbstverständlich individuell nach Ihren Anforderungen konstruiert und gefertigt werden.

Die DUMETA® Schweißdrehtische ermöglichen sowohl das Kippen als auch das Drehen von Werkstücken um 360°. Optional kann der Manipulator mit einer mechanischen oder hydraulischen Höhenverstellung ausgestattet werden. Dies führt zu einer deutlichen Verbesserung der Produktivität, Schweißqualität und Ergonomie.

Optional
