Drehkipptisch D-TLP-HE

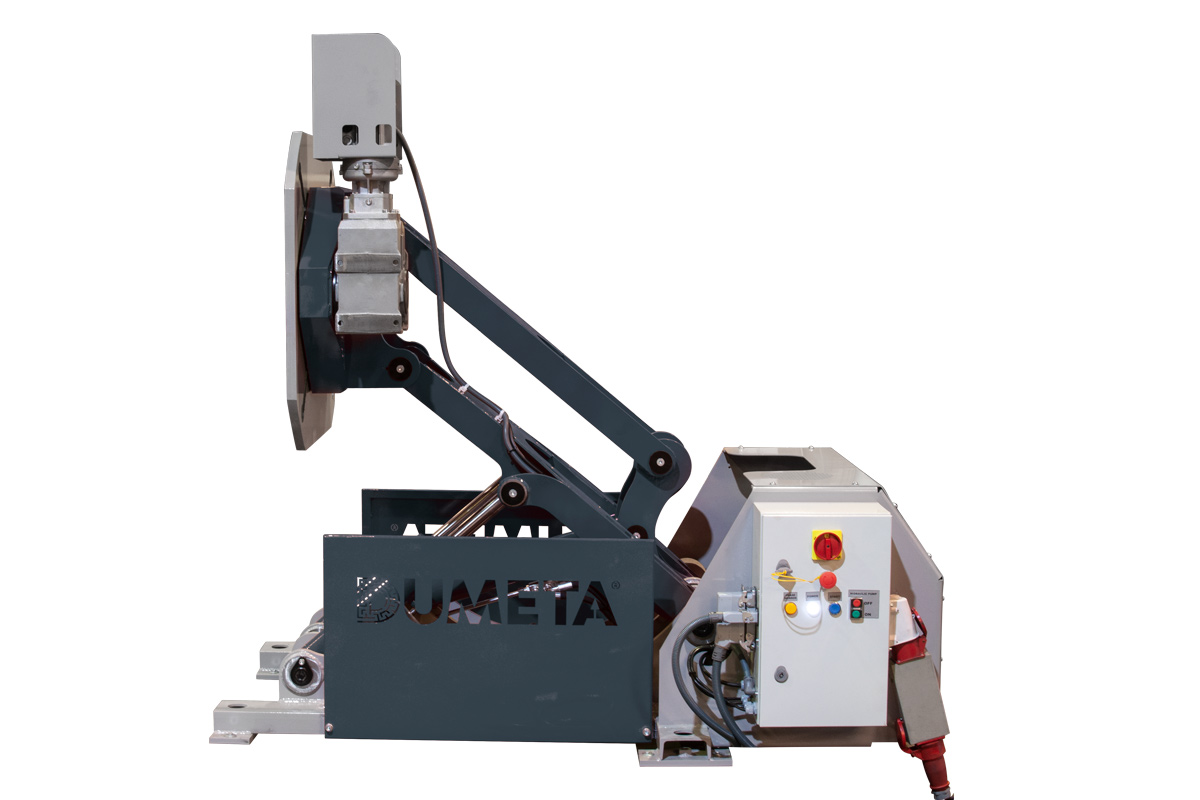

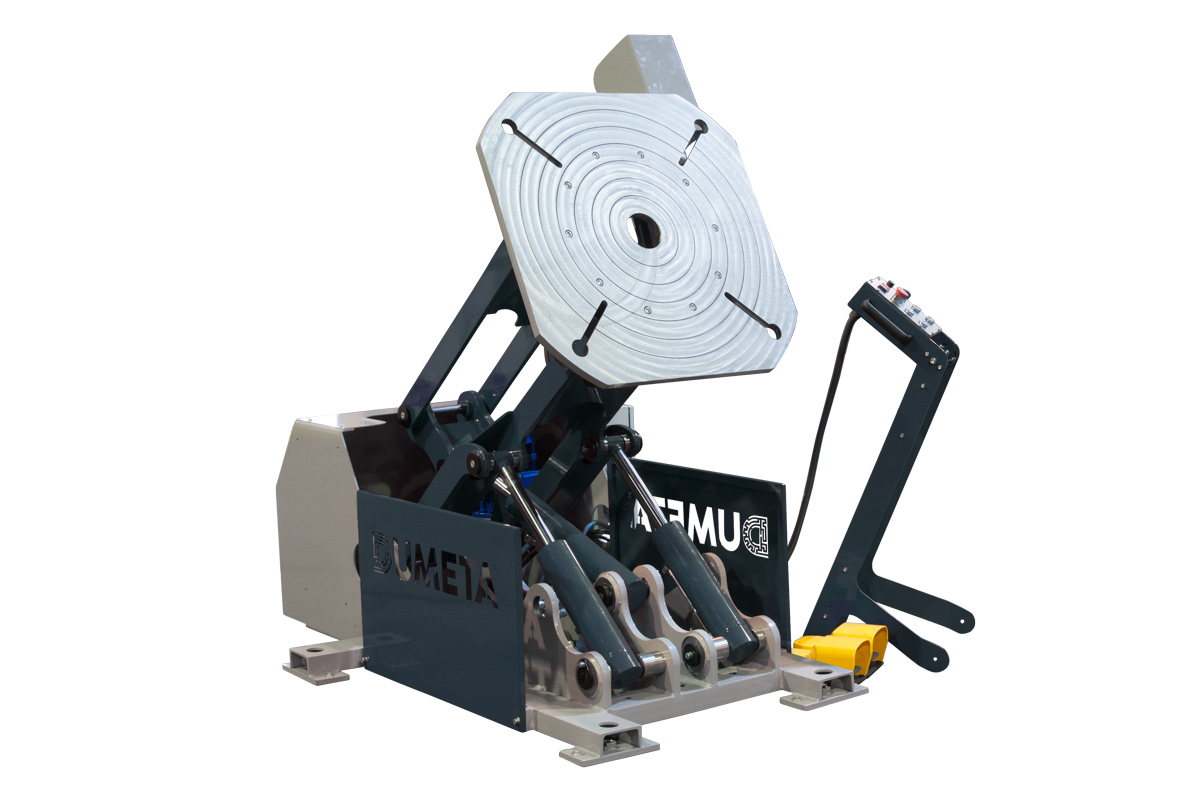

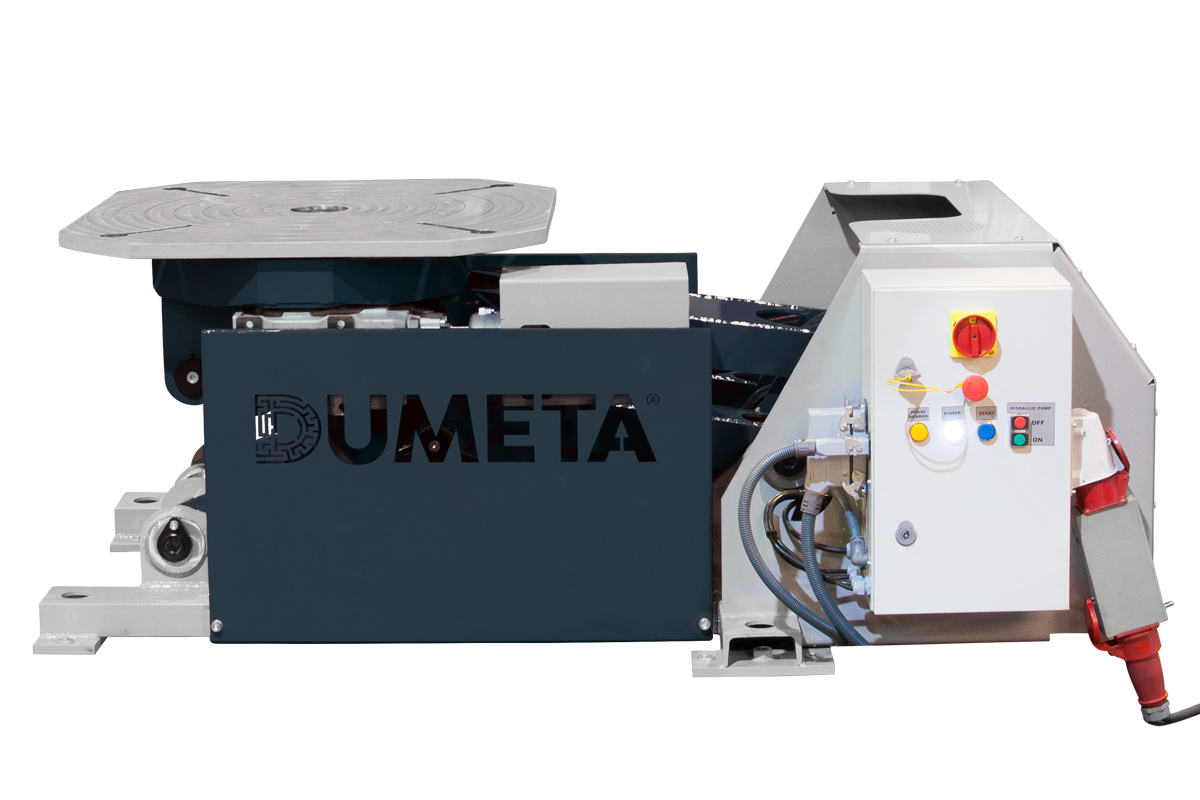

Manipulatoren mit hydraulisch höhenverstellbarer Bohrung zum Drehen, Kippen und Schweißen von Werkstücken von 500 kg – 50 t.
Produktmerkmale
- Tragfähigkeit: 500 kg – 50 t
- Hydraulisch höhenverstellbar bei konstantem Winkel
- Mit Durchlass
- Arretiersystem (Absturzsicherung)
- Drehen und Kippen
- Stufenlos regelbare Drehgeschwindigkeit
- Inkl. Doppel-FuĂźpedal

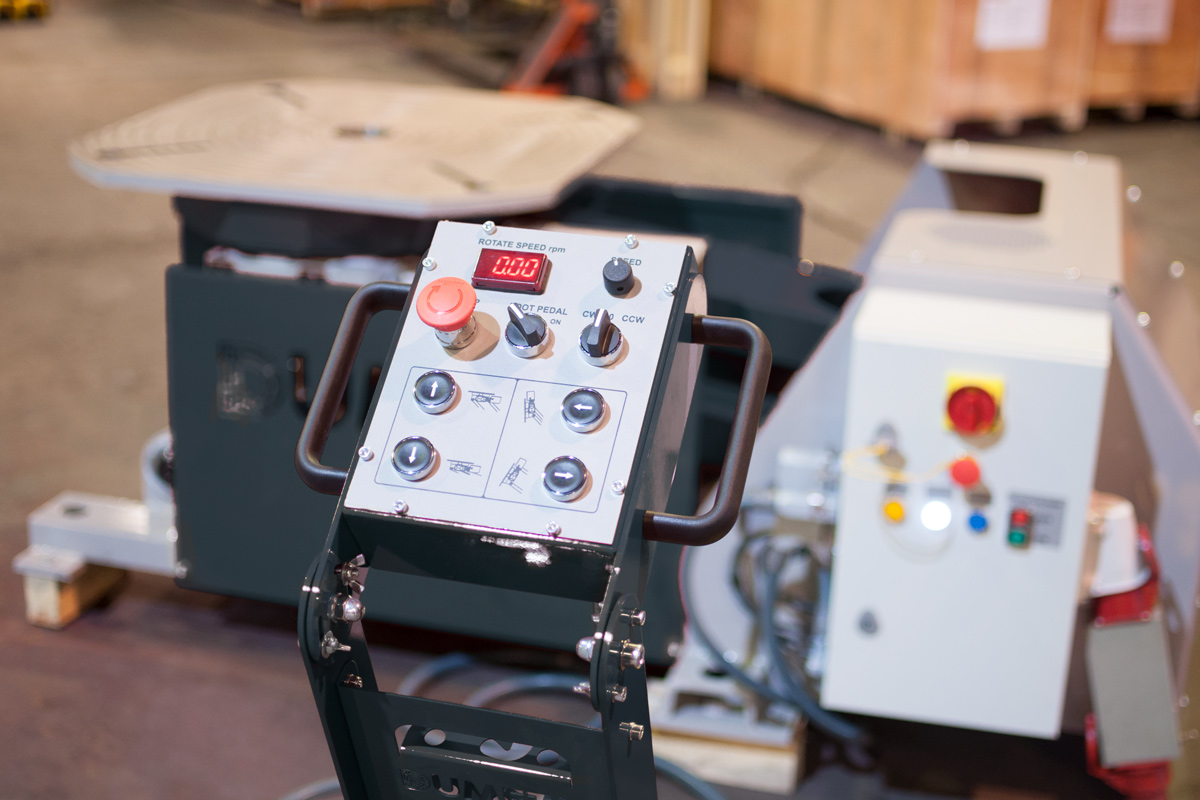

- Inkl. kabelgebundener Fernbedienung
Technische Daten
| Modell | D-TLP-HE-05 | D-TLP-HE-15 | D-TLP-HE-25 | D-TLP-HE-40 | D-TLP-HE-70 | D-TLP-HE-100 |
|---|---|---|---|---|---|---|
| Max. Belastung (kg) | 500 | 1500 | 2.500 | 4.000 | 7.000 | 10.000 |
| Tabelle (mm) | ø 700 | 800×800 | 1000 × 1000 | 1000 × 1000 | 1200 × 1200 | 1200x1201 |
| Drehgeschwindigkeit (U/min) | 0,11–1,5 | 0,1–1,2 | 0,07–0,7 | 0,06–0,6 | 0,06–0,6 | 0,05–0,5 |
| Vertikale Hubtabelle (mm) | 400–900 | 672-1180 | 10:10–18:35 | 1010–1836 | 1450–2450 | 1450–2451 |
| Kippbereich (°) | 0-135° | 0-105° | 0-105° | 0-105° | 0-105° | 0-105° |
| Max. Schwerpunktabstand (mm) | 250 | 250 | 300 | 300 | 400 | 400 |
| Max. Exzentrizität (mm) | 200 | 200 | 200 | 200 | 200 | 200 |
| Max. Drehmoment Tisch (Nm) | 1.000 | 3.000 | 5.000 | 8.000 | 14.000 | 20.000 |
| Max. Drehmoment Neigung (Nm) | 1.250 | 2.250 | 5.000 | 8.000 | 21.000 | 30.000 |
| Leistung des Drehmotors (kW) | 0,25 | 0,25 | 0,37 | 0,37 | 0,75 | 1,1 |
| Leistung der Hydraulikpumpe (kW) | 4 | 4 | 5,5 | 5,5 | 7,5 | 11 |
| Max. SchweiĂźstrom (A) | 500 | 500 | 700 | 1.000 | 1.000 | 1.000 |
| Eingangsspannung | 400V, 50/60Hz | 400V, 50/60Hz | 400V, 50/60Hz | 400V, 50/60Hz | 400V, 50/60Hz | 400V, 50/60Hz |
| FuĂźpedal (Start-Stopp/Links-Rechts) | Inklusive | Inklusive | Inklusive | Inklusive | Inklusive | Inklusive |
| Fernbedienung (am Kabel) | Inklusive | Inklusive | Inklusive | Inklusive | Inklusive | Inklusive |
Alle Angaben (technische Daten, Produktfarben usw.) sind vorbehaltlich von IrrtĂĽmern und Ă„nderungen.
Weitere informationen

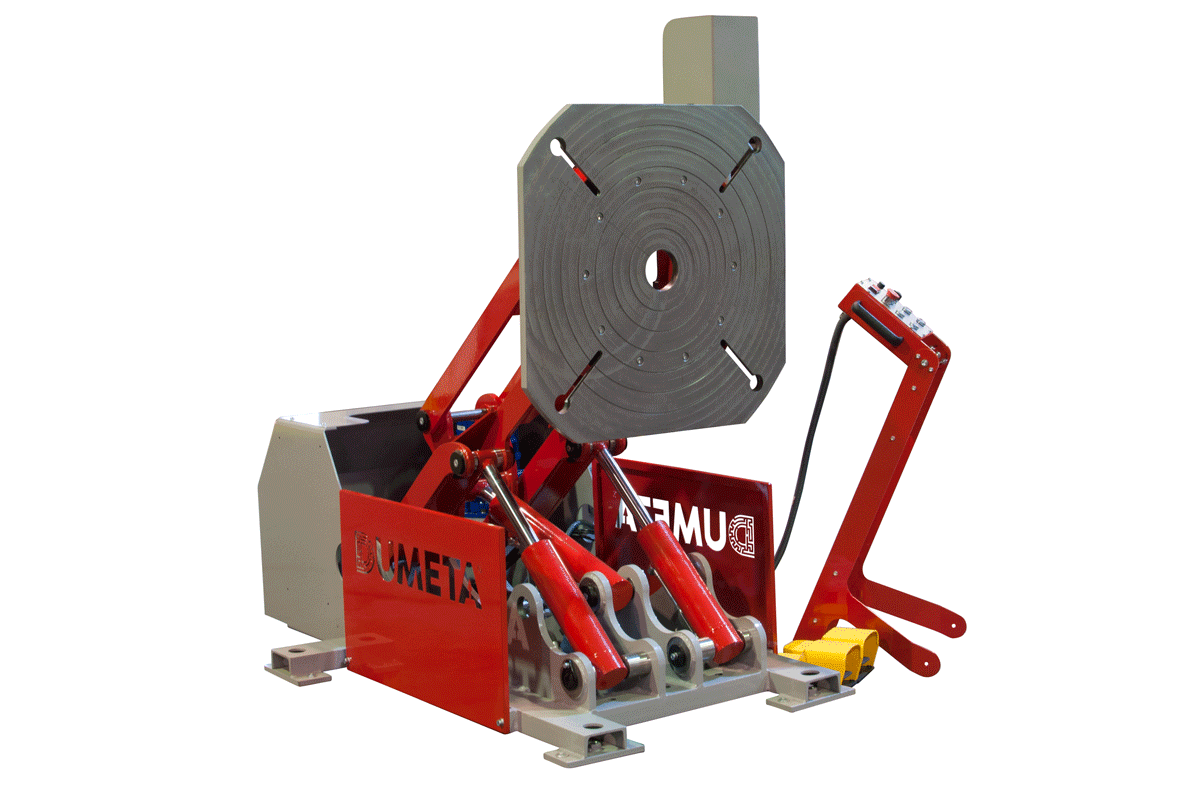

Lernen Sie den hydraulischen Manipulator D-TLP-HE kennen – eine robuste und vielseitige Lösung für all Ihre schweren Werkstücke. Mit drei beweglichen Achsen, darunter eine Achse zur Höhenverstellung, bietet dieser Manipulator maximale Flexibilität. Dank der innovativen Parallelogramm-Konstruktion bleibt der Tisch während der Höhenverstellung stets im gleichen Winkel, was höchste Präzision und Bedienkomfort gewährleistet.
Der Spanntisch mit T-Nuten und Durchlass bietet eine stabile und vielseitige Basis fĂĽr unterschiedlichste Anwendungen. Die Bedienung ist einfach und intuitiv, mit der Wahl zwischen einer kabelgebundenen Fernbedienung und/oder einem FuĂźpedal, sodass Sie jederzeit die volle Kontrolle ĂĽber Ihren Arbeitsprozess haben.
Ob Schweißen, Montieren oder Positionieren der D-TLP-HE vereint Leistung, Präzision und Innovation, um Ihre Arbeitsprozesse effizienter und genauer zu gestalten.
Optional
- Einstellbares FuĂźpedal fĂĽr Rotationsgeschwindigkeit
- Drahtlose Fernbedienung
- Freispielantriebe mit Servomotoren fĂĽr die Robotisierung
- Ein besonderer Tisch
- Hydraulisches Spannsystem
- Spannmittel wie Spannfutter
- Steuerungen
