Die angegebene Nutzlast gilt nur bis zu einem bestimmten Schwerpunktabstand über dem Tisch. Bei dieser Serie sind das je Baugröße 200 bis 600 mm, dazu eine Exzentrizität von maximal 150 bis 200 mm. Ein hoch aufbauendes oder außermittig gespanntes Werkstück erzeugt ein größeres Kippmoment als dasselbe Gewicht flach in der Tischmitte. Entscheidend ist deshalb beides, Gewicht und Lage des Schwerpunkts. Nennen Sie uns beides, dann bestimmen wir die passende Baugröße.
Drehkipptische

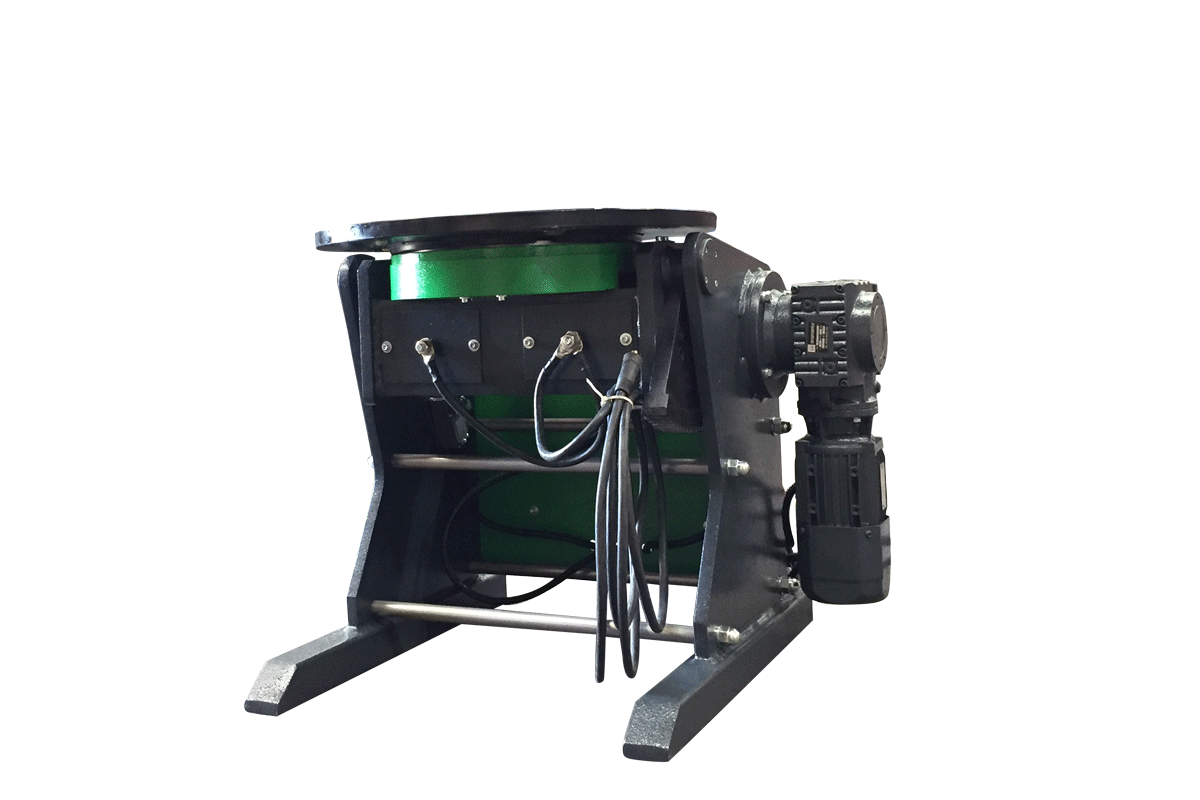

Drehkipptisch D-TLP
Manipulator mit Bohrung zum Drehen, Kippen und Schweißen von Werkstücken von 300 kg - 200 t.

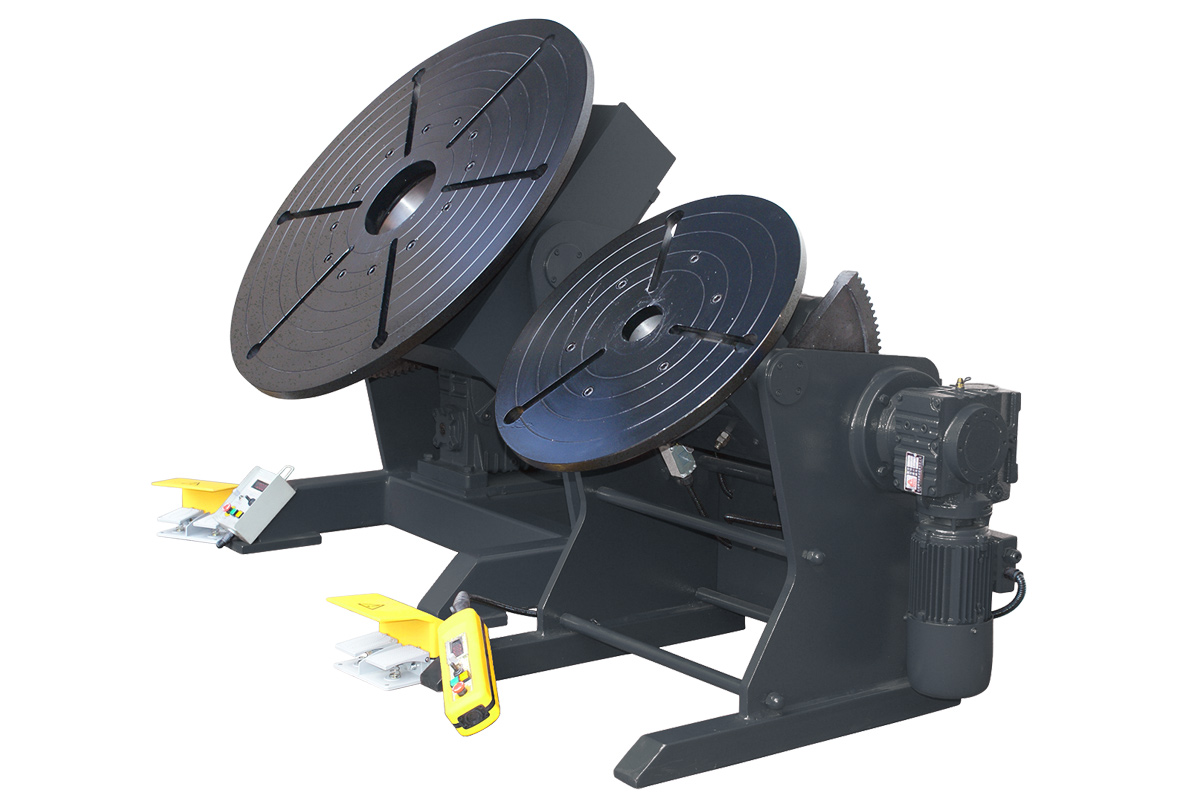

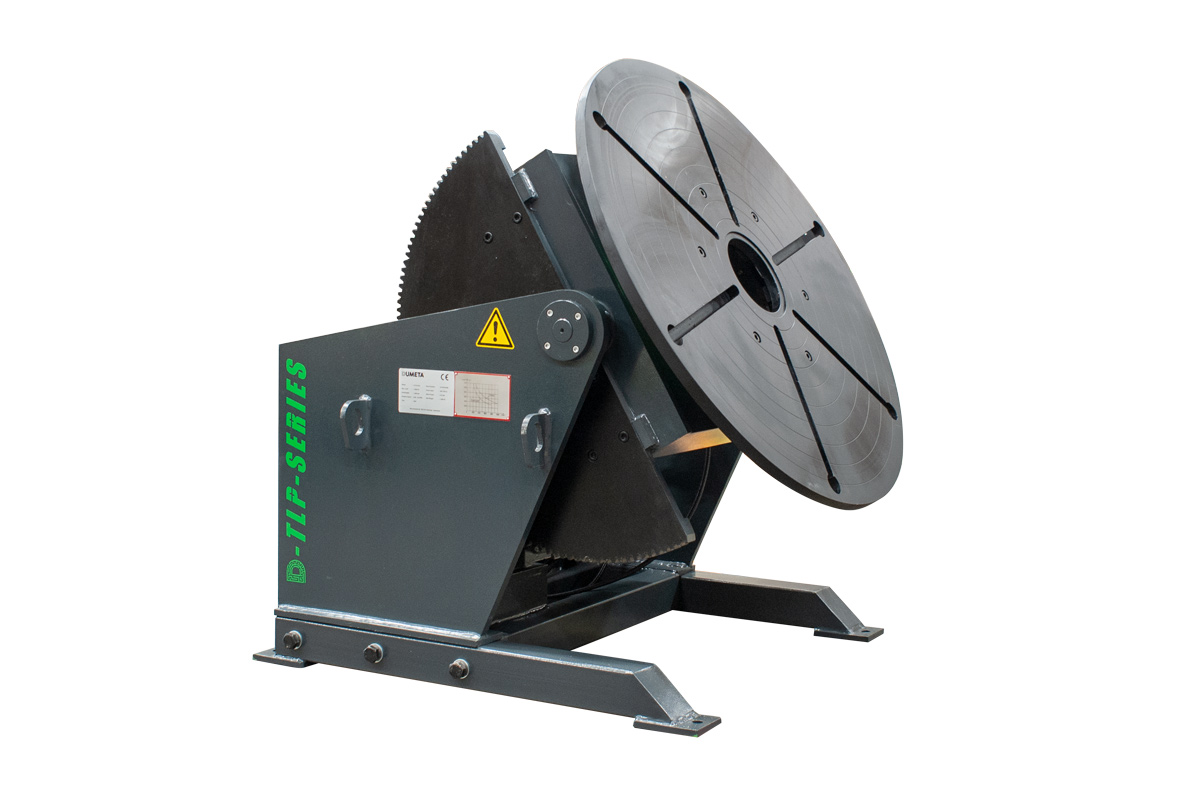

Der Drehkipptisch D-TLP bringt jede Stelle der Naht in eine gut erreichbare Lage; eine Bauform deckt Traglasten von 300 kg bis 200 t ab. DUMETA® liefert die Serie mit Durchlassbohrung, T-Nuten-Spanntisch, Doppel-Fußpedal und kabelgebundener Fernbedienung.
Produktmerkmale
- Tragfähigkeit: 300 kg - 200 t
- Mit Durchlassbohrung
- Für schwere Lasten
- Dreh- und Kippachsen
- Stufenlos regelbare Drehgeschwindigkeit
- Inkl. Doppel-Fußpedal
- Inkl. kabelgebundener Fernbedienung
Technische Daten
| Modell | D-TLP-03 | D-TLP-06 | D-TLP-012 | D-TLP-020 | D-TLP-030 | D-TLP-050 | D-TLP-0100 | D-TLP-0150 | D-TLP-0200 |
|---|---|---|---|---|---|---|---|---|---|
| Max. Belastung (kg) | 300 | 600 | 1.200 | 2.000 | 3.000 | 5.000 | 10.000 | 15.000 | 20.000 |
| Tisch (Ømm) | 600 | 1.000 | 1.200 | 1.400 | 1.400 | 1.500 | 2.000 | 2.200 | 2.500 |
| Durchmesser (Ømm) | 80 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Drehgeschwindigkeit (U/min) | 0,1 – 1,8 | 0,1 – 1,25 | 0,06 – 0,6 | 0,05 – 0,5 | 0,05 – 0,5 | 0,05 – 0,5 | 0,05 – 0,5 | 0,04 – 0,4 | 0,04 – 0,4 |
| Kippbereich (°) | 0–90 | 0–90 | 0–120 | 0–125 | 0–135 | 0–135 | 0–135 | 0–135 | 0–135 |
| Max. Schwerpunktabstand (mm) | 200 | 200 | 250 | 300 | 300 | 300 | 400 | 500 | 600 |
| Max. Exzentrizität (mm) | 150 | 150 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Max. Drehmoment Tisch (Nm) | 450 | 900 | 2.400 | 6.000 | 6.000 | 10.000 | 20.000 | 30.000 | 40.000 |
| Max. Drehmoment Neigung (Nm) | 600 | 1.500 | 3.600 | 4.000 | 9.000 | 15.000 | 40.000 | 75.000 | 120.000 |
| Motorleistung Drehen (kW) | 0,18 | 0,37 | 0,75 | 1,1 | 1,1 | 1,5 | 3 | 4 | 5,5 |
| Motorleistung Neigung (kW) | 0,37 | 0,75 | 1,1 | 2,2 | 2,2 | 3 | 4 | 7,5 | 11 |
| Max. Schweißstrom (A) | 500 | 500 | 500 | 700 | 700 | 700 | 1.000 | 1.000 | 1.000 |
| Eingangsspannung | 400V, 50/60Hz | 400V, 50/60Hz | 400V, 50/60Hz | 400V, 50/60Hz | 400V, 50/60Hz | 400V, 50/60Hz | 400V, 50/60Hz | 400V, 50/60Hz | 400V, 50/60Hz |
| Fußpedal (Start-Stopp/Links-Rechts) | Inklusive | Inklusive | Inklusive | Inklusive | Inklusive | Inklusive | Inklusive | Inklusive | Inklusive |
| Fernbedienung (am Kabel) | Inklusive | Inklusive | Inklusive | Inklusive | Inklusive | Inklusive | Inklusive | Inklusive | Inklusive |
Änderungen und Irrtümer, in den technischen Daten und Angaben, sowie den dargestellten Produktfarben, vorbehalten.
Weitere informationen
Ein Beispiel aus der Praxis: Eine schwere Baugruppe wird einmal aufgespannt und für jede Nahtlage gekippt, statt sie mit dem Hallenkran umzuhängen.
Die Manipulatoren der Baureihe bieten mit einer Range von 300 kg bis zu 200 Tonnen Traglast maximale Flexibilität für unterschiedlichste Anwendungen.

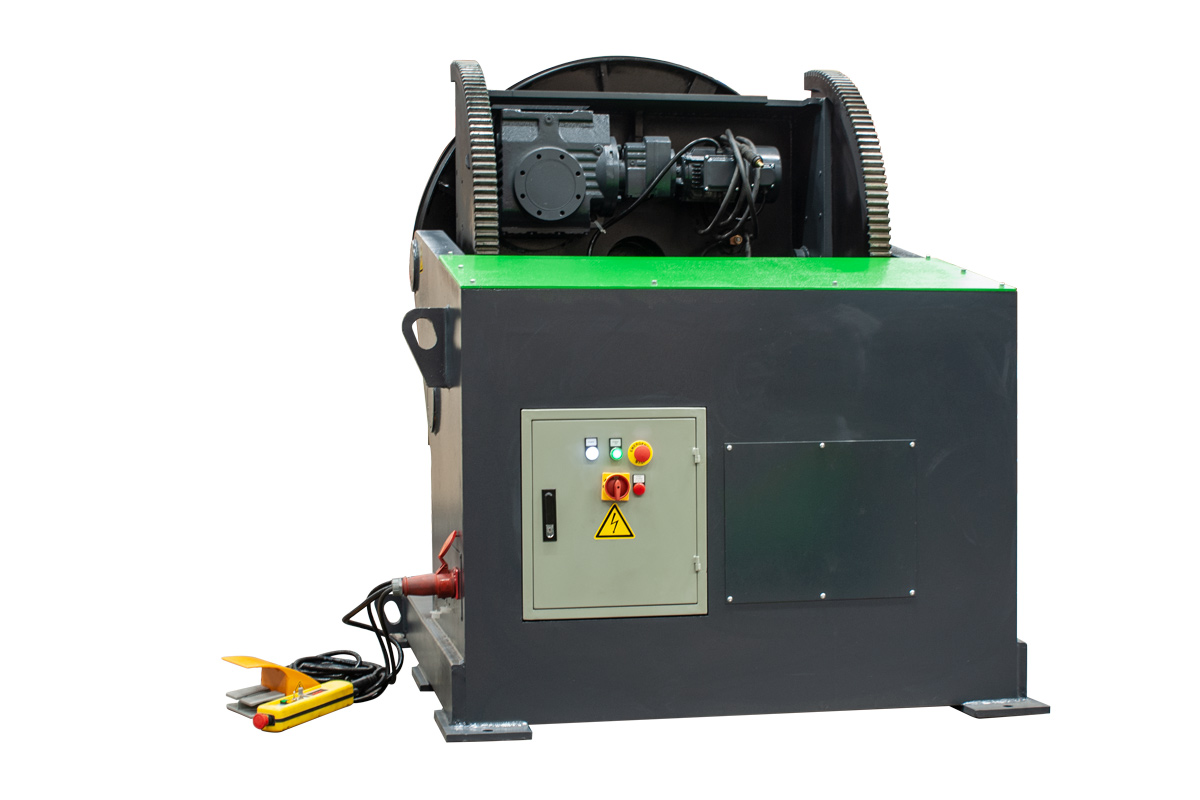

Dank der robusten Bauweise lassen sich Werkstücke neigen und drehen, wodurch eine optimale Zugänglichkeit und eine gleichbleibend hohe Schweißqualität gewährleistet werden. Der Spanntisch mit T-Nuten und Durchlass ermöglicht eine einfache und sichere Fixierung von Werkstücken, während die benutzerfreundliche Bedienung für maximale Effizienz sorgt.
Diese Manipulatoren eignen sich ideal zum Schweißen, Montieren und Bearbeiten – unabhängig von der Komplexität des Werkstücks. Dank vielfältiger Individualisierungsmöglichkeiten lässt sich die Maschine optimal an Ihre spezifischen Anforderungen und Arbeitsabläufe anpassen.
Gesteuert wird der D-TLP serienmäßig über Doppel-Fußpedal und kabelgebundene Fernbedienung, die Drehgeschwindigkeit ist stufenlos regelbar. Für wiederkehrende Nähte gibt es optional die programmierbare Drehtisch-Steuerung mit Touchscreen und bis zu 50 Programmen; Schweißgeräte beliebiger Marken lassen sich anbinden.
Den Drehkipptisch D-TLP können Sie bei DUMETA® auch mieten oder per Mietkauf beziehen. Details unter Vermietung.
Verwandte Bauformen/h3>
Optional
- Fußpedal für regelbare Geschwindigkeit
- Funkfernsteuerung
- Ausführung mit spielfreiem Getriebe und Servomotoren
- Spannmittel wie Spannfutter
- Steuerungen
Kontakt
Haben Sie noch Fragen? Kontaktieren Sie uns einfach
Fragen und Antworten zum Drehkipptisch D-TLP
Warum trägt ein Drehkipptisch weniger, als die Traglast verspricht?
Kippen alle Baugrößen um 135 Grad?

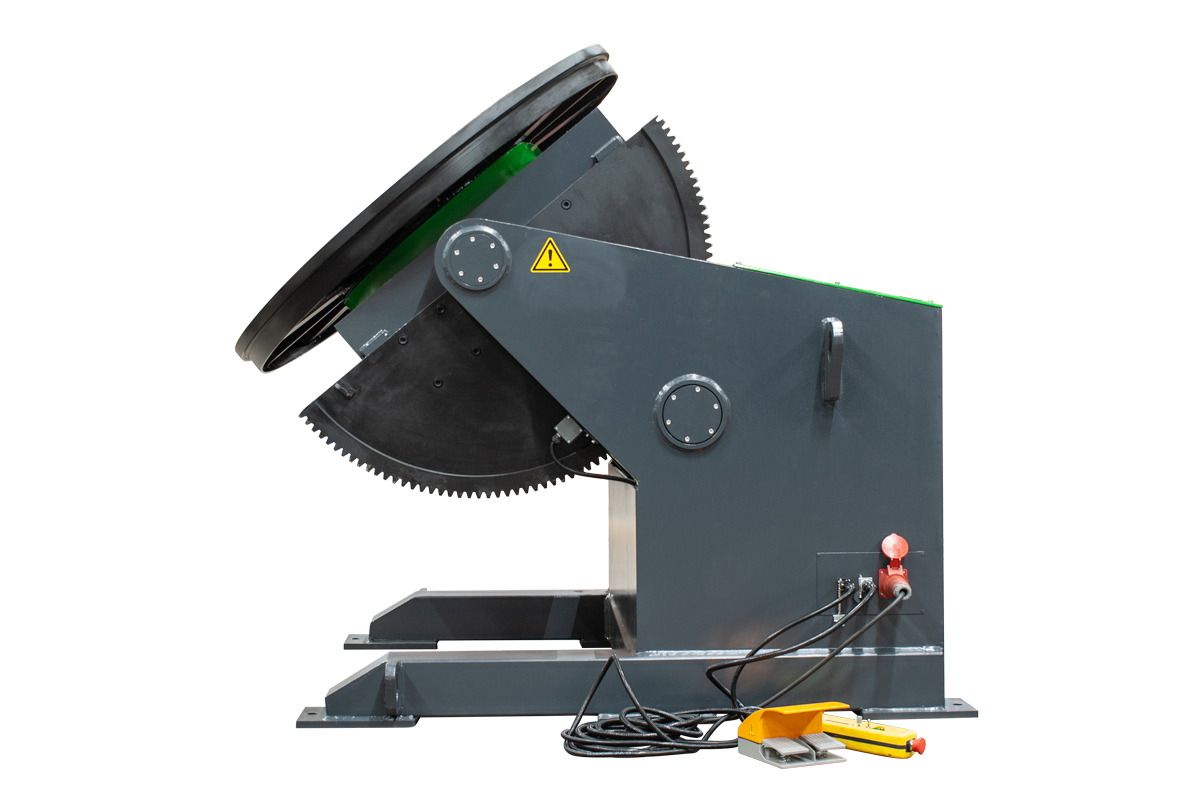

Nein, der Kippbereich hängt an der Baugröße. Die beiden kleinsten Modelle kippen bis 90 Grad, das D-TLP-012 bis 120 Grad, das D-TLP-020 bis 125 Grad, ab D-TLP-030 sind es 135 Grad. Brauchen Ihre Nähte eine Überkopflage, ist der zweisäulige D-TLP-DC mit 360 Grad die richtige Bauform.
Passt der Tisch zu unserer vorhandenen Schweißtechnik?
Ja. Die optionale Drehtisch-Steuerung ist herstellerübergreifend kompatibel, Schweißgeräte beliebiger Marken lassen sich anbinden. Achten Sie bei der Baugrößenwahl auf den maximalen Schweißstrom: Er reicht von 500 A bei den kleinen Modellen bis 1.000 A bei den größten.
