Schweißdrehtisch

Plandrehtisch D-TT

Manipulatoren zum horizontalen Drehen und Schweißen von Werkstücken von 5 – 500 t.

Produktmerkmale

Tragfähigkeit: 5–500 t
Plandrehtisch
Heavy duty Getriebe
Horizontal drehen
Dynamische Bremse
Stufenlos geregelte Geschwindigkeit

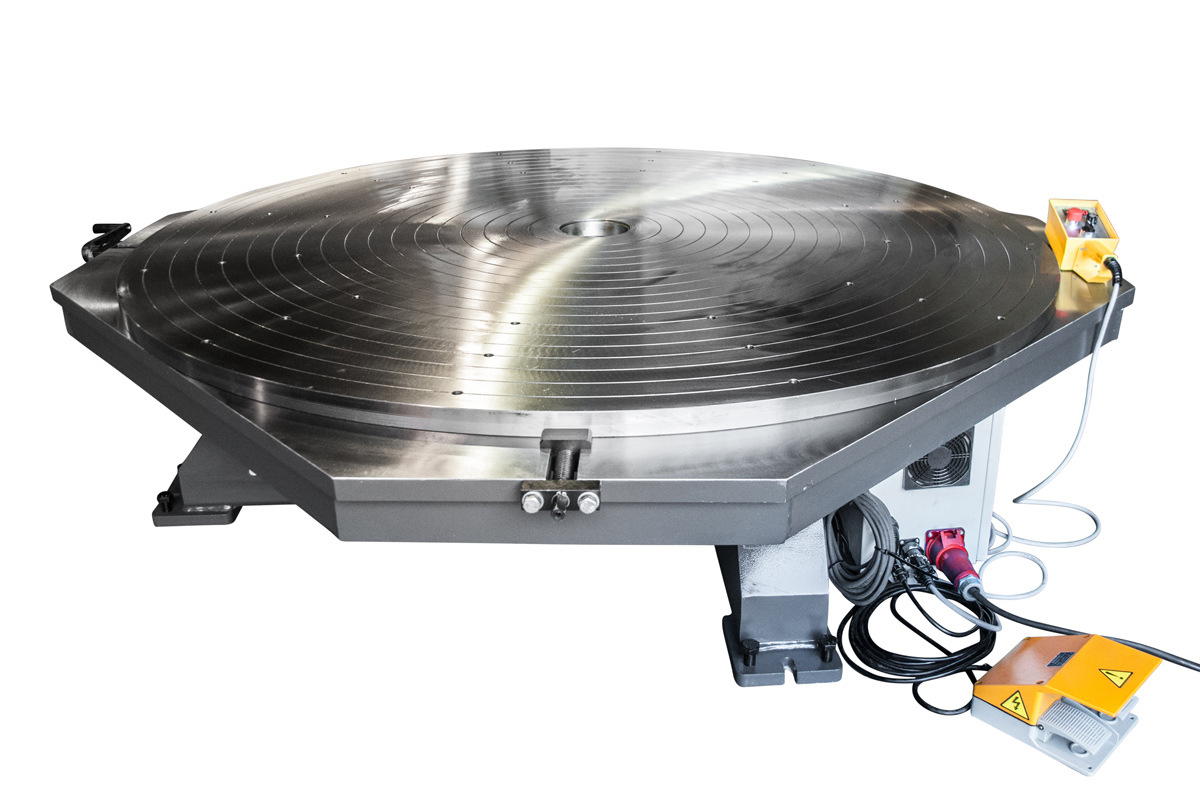

Inkl. Doppel-Fußpedal
Inkl. Fernbedienung (am Kabel)

Angebot anfragen

Technische Daten

Modell	D-TT-05	D-TT-10	D-TT-20	D-TT-30	D-TT-50	D-TT-100
Max. Belastung (kg)	5.000	10.000	20.000	30.000	50.000	100.000
Tisch (Ømm)	1.500	1.800	2.000	2.200	2.200	2.500
Drehgeschwindigkeit (U/min)	0,05–0,5	0,05–0,5	0,05–0,5	0,05–0,5	0,025–0,25	0,02–0,2
Max. Drehmoment Tisch (Nm)	1.600	2.800	6.000	6.000	12.500	30.000
Motorleistung Drehen (kW)	0,55	0,75	1,1	1,1	2,2	3
Max. Schweißstrom (A)	500	500	1.000	1.000	1.000	1.000
Eingangsspannung	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz
Abmessungen L x B x H (mm)	1.500 x 1.500 x 487	1.800 x 1.800 x 557	2.000 x 2.000 x 556	2.000 x 2.000 x 600	2.200 x 2.200 x 700	2.500 x 2.500 x 1.150
Gewicht (kg)	900	1.200	1.800	2.000	2.500	4.000
Fußpedal (Start-Stopp/Links-Rechts)	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive
Fernbedienung (am Kabel)	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive

Änderungen und Irrtümer, in den technischen Daten und Angaben, sowie den dargestellten Produktfarben, vorbehalten.

Weitere informationen

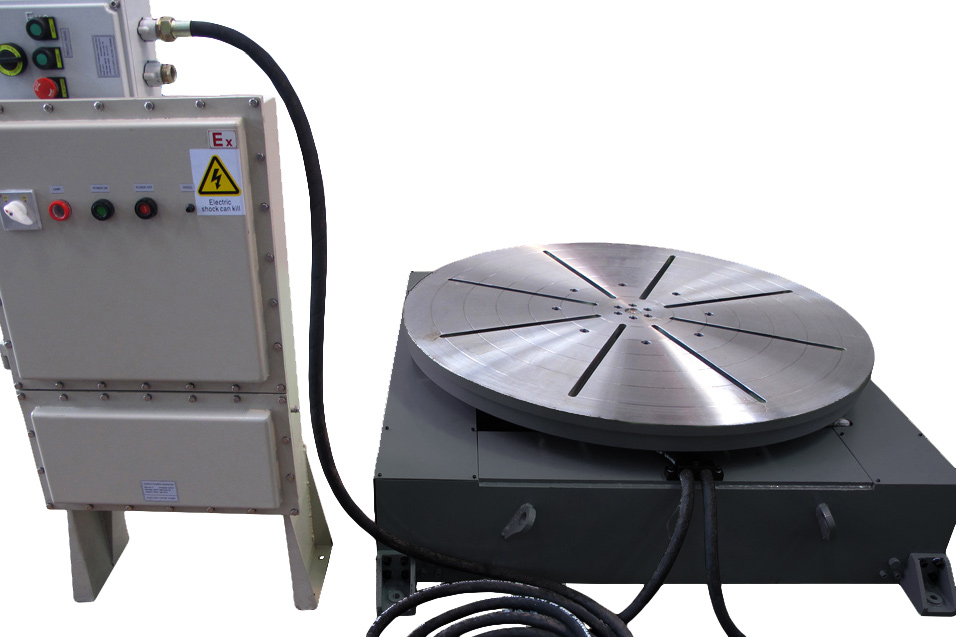

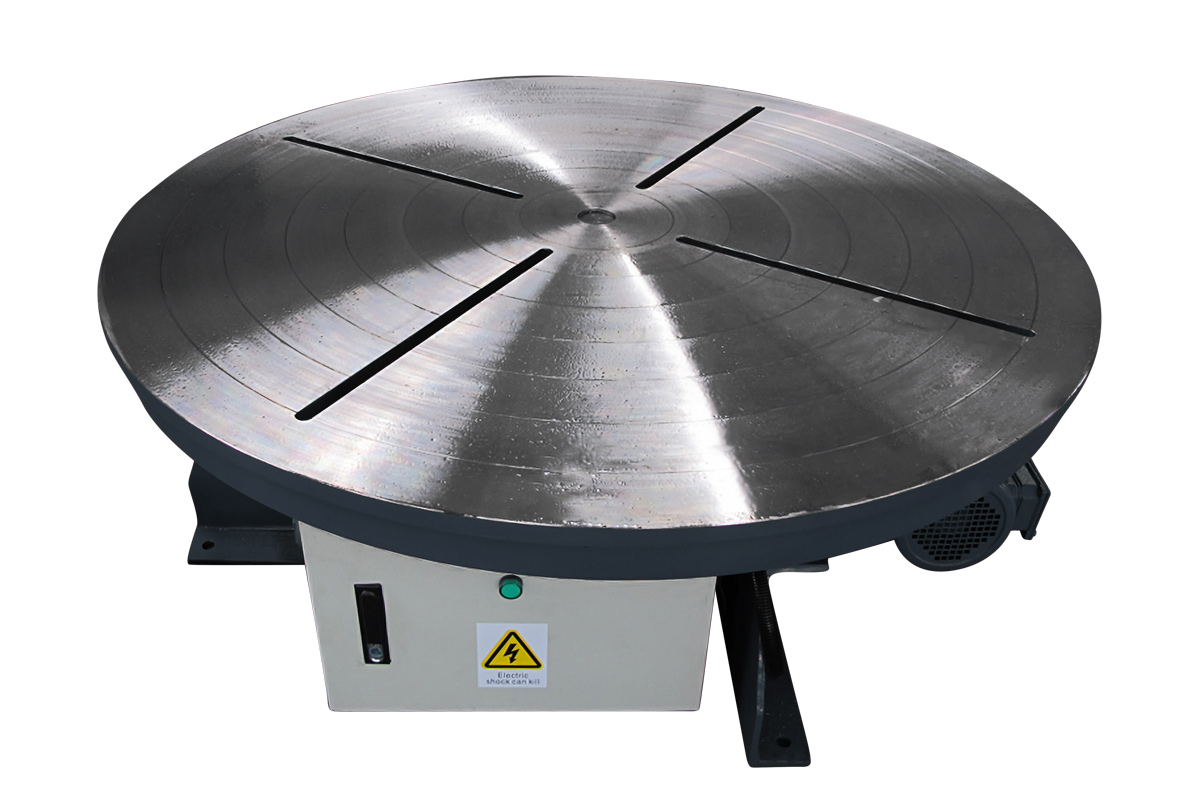

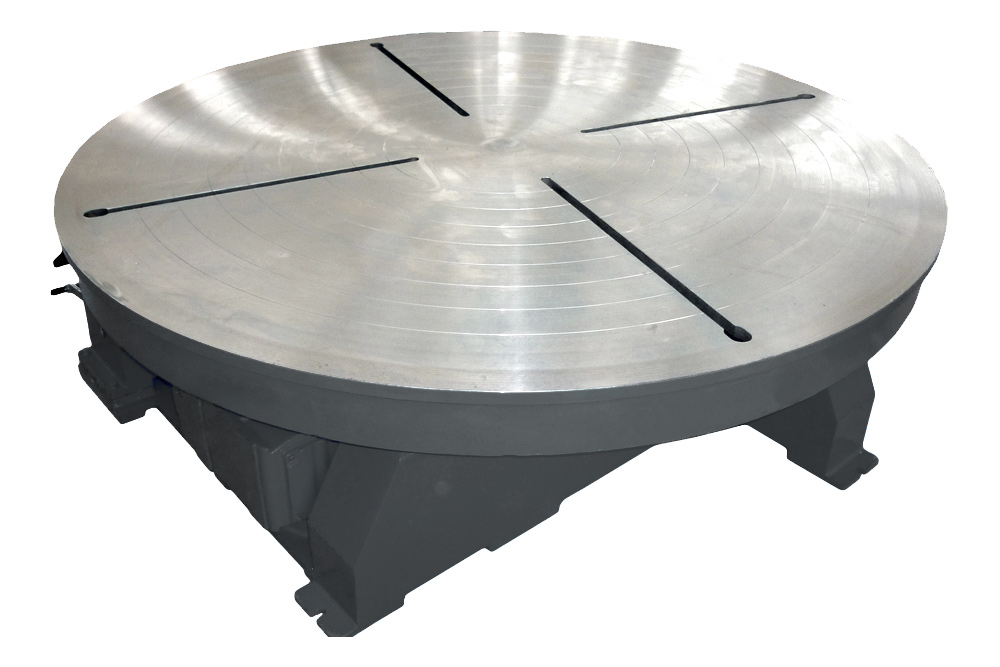

Dieser horizontale Drehtisch wurde entwickelt, um Ihr Werkstück einfach um eine Drehachse zu drehen und Ihre Arbeitsabläufe zu beschleunigen. Dank des innovativen Designs können Sie Werkstücke einfach und genau positionieren, um konsistente Ergebnisse zu erzielen.

Die stufenlos regelbare Drehzahl gewährleistet die vollständige Kontrolle über Ihren (Schweiß-)Prozess. Mit dem robusten Spanntisch mit T-Nuten können Sie Ihre Werkstücke auch bei größerer Belastung fest und sicher befestigen.

Der D-TT-Drehtisch eignet sich perfekt für Schweiß-, Montage- und andere Anwendungen, bei denen Positionierung/Rotation wichtig ist. Sparen Sie Zeit, steigern Sie die Produktivität und liefern Sie stets höchste Qualität.

Optional
