Drehkipptische

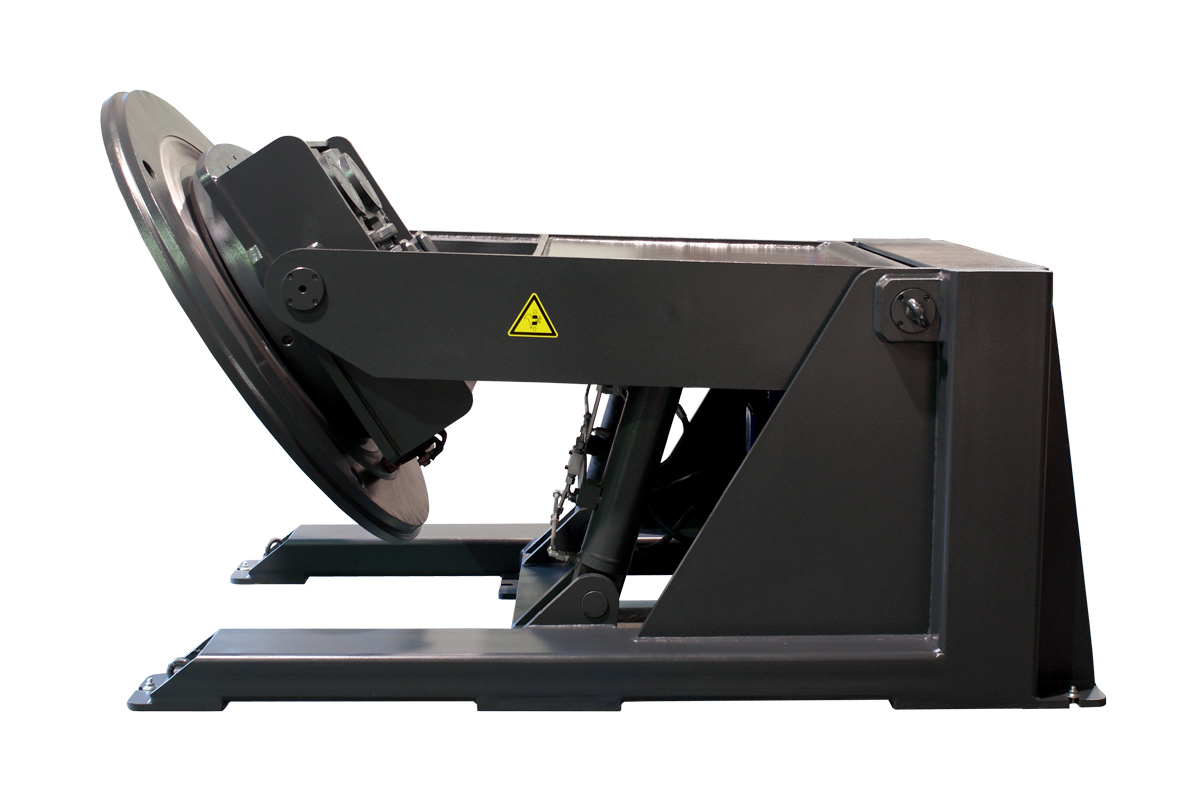

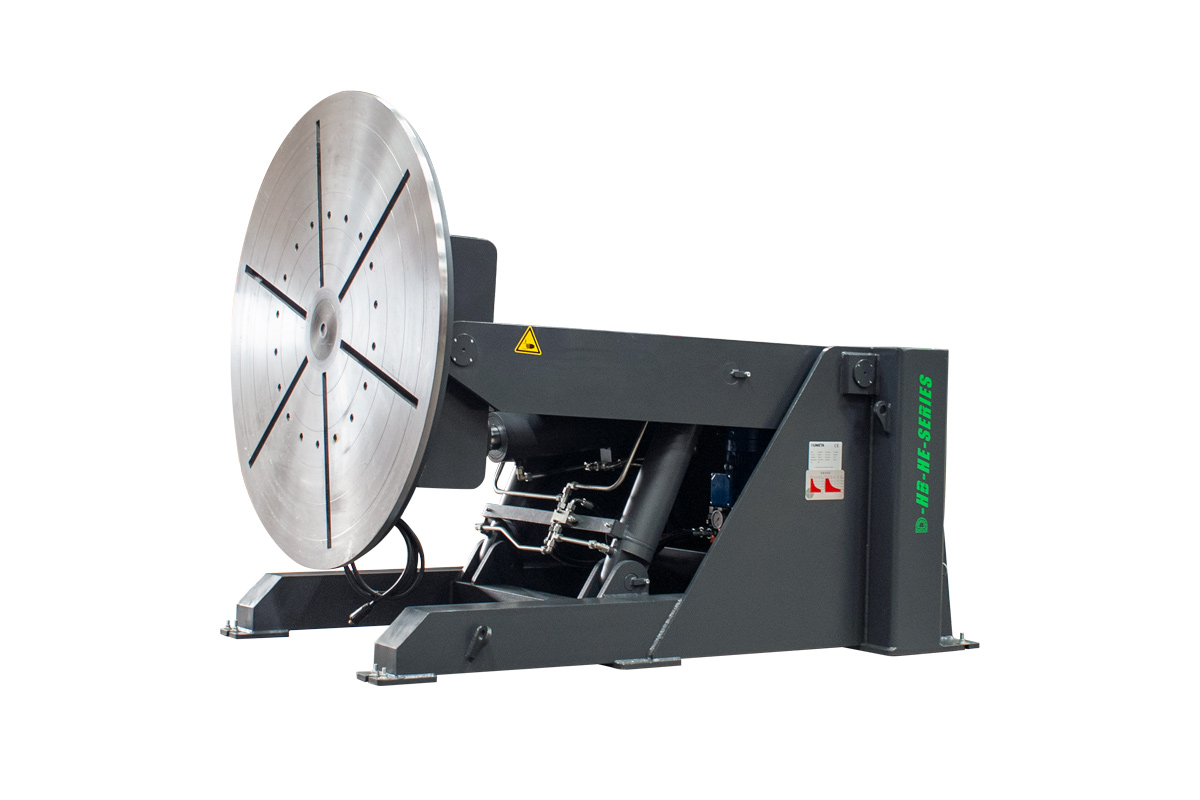

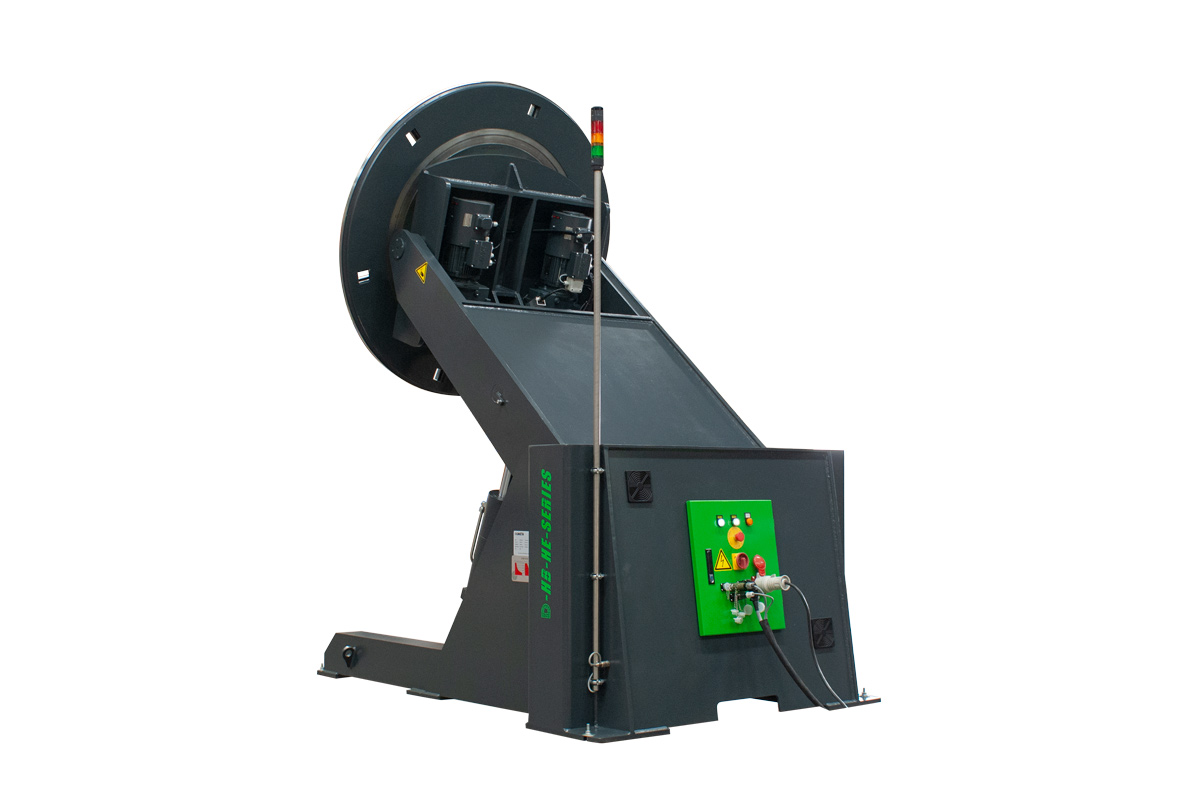

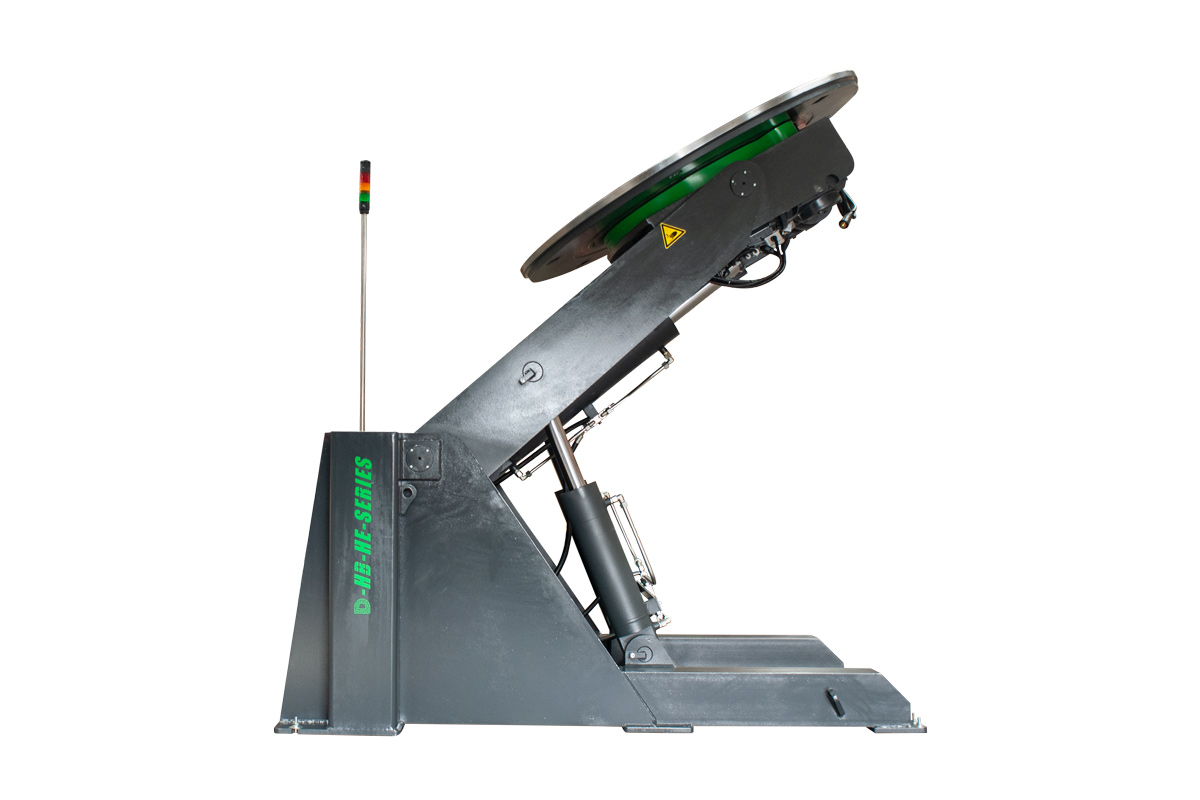

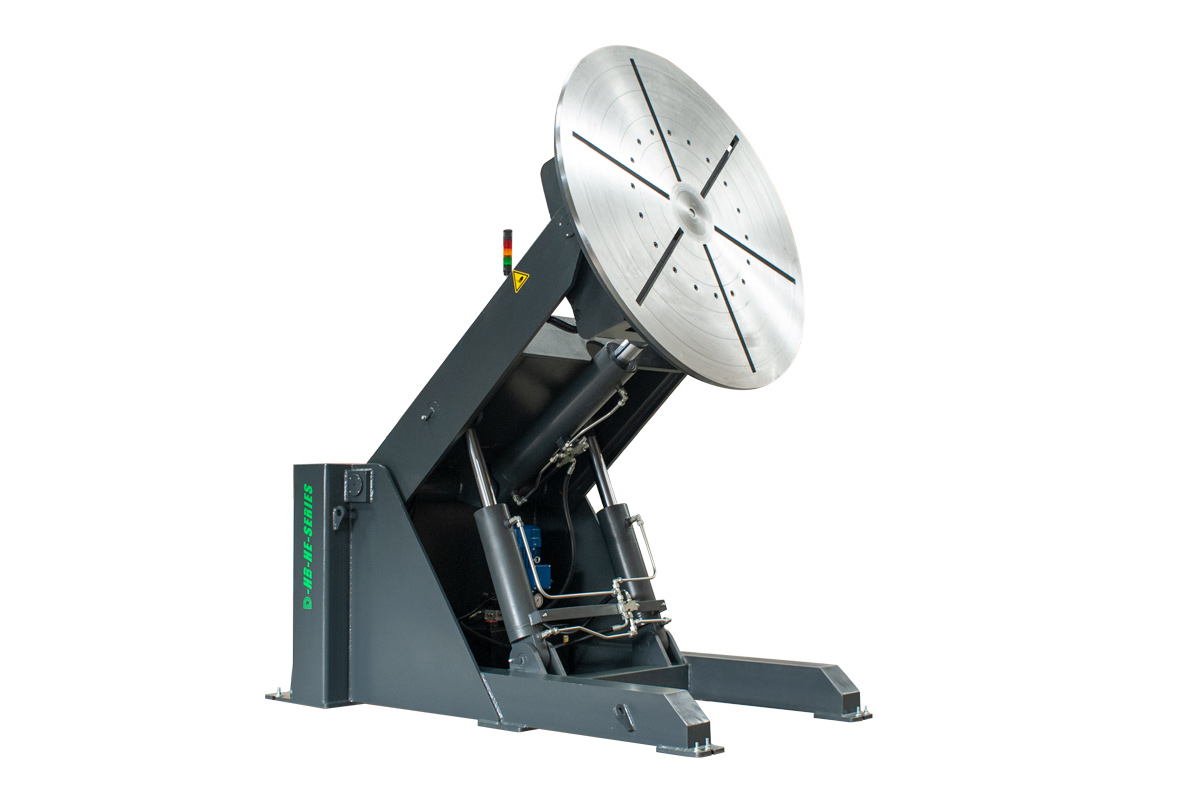

Schweissdrehtisch D-HB-HE
Positioniere hydraulisch höhenverstellbar zum Drehen, Kippen und Schweißen von Werkstücken von 1 - 8 t.
Produktmerkmale
- Tragfähigkeit: 1–8 t
- Hydraulisch höhenverstellbar
- Blockiersystem (Absturzsicherung)
- Dreh- und Kippachsen
- Stufenlos geregelte Geschwindigkeit
- Inkl. Doppel-Fußpedal
- Inkl. Fernbedienung (am Kabel)
Technische Daten
| Modell | D-HB-HE-10 | D-HB-HE-30 | D-HB-HE-50 | D-HB-HE-80 |
|---|---|---|---|---|
| Max. Belastung (kg) | 1.000 | 3.000 | 5.000 | 8.000 |
| Tisch (Ømm) | 780 | 1.200 | 1.400 | 1.600 |
| Drehgeschwindigkeit (U/min) | 0,15–1,5 | 0,07–0,7 | 0,05–0,5 | 0,05–0,6 |
| Höhenverstellung | 780–1.560 | 980–1.750 | 1.100–1.950 | 1.210–2.238 |
| Kippbereich (°) | 0–135 | 0–130 | 0–130 | 0–130 |
| Max. Schwerpunktabstand (mm) | 150 | 200 | 300 | 300 |
| Max. Exzentrizität (mm) | 100 | 150 | 150 | 150 |
| Max. Drehmoment Tisch (Nm) | 1.000 | 4.500 | 7.500 | 12.000 |
| Max. Drehmoment Neigung (Nm) | 1.500 | 6.000 | 15.000 | 24.000 |
| Motorleistung Drehen (kW) | 0,55 | 2 × 0,55 | 1,1 | 2 × 1,1 |
| Max. Schweißstrom (A) | 500 | 700 | 700 | 700 |
| Eingangsspannung | 400V, 50/60 Hz | 400V, 50/60 Hz | 400V, 50/60 Hz | 400V, 50/60 Hz |
| Fußpedal (Start-Stopp/Links-Rechts) | Inklusive | Inklusive | Inklusive | Inklusive |
| Fernbedienung (am Kabel) | Inklusive | Inklusive | Inklusive | Inklusive |
Änderungen und Irrtümer, in den technischen Daten und Angaben, sowie den dargestellten Produktfarben, vorbehalten.
Weitere informationen
Entdecken Sie die Leistung des hydraulischen Manipulators D-HB-HE. Diese robuste Maschine ist für höchste Ansprüche konzipiert und verfügt über nicht weniger als 3 bewegliche Achsen, darunter eine Achse zur Höhenverstellung. Ob Sie kippen, drehen oder die Höhe verstellen, der D-HB-HE bietet die vollständige Kontrolle über Ihre Werkstücke.
Der Spanntisch mit T-Nuten garantiert eine stabile und flexible Befestigung Ihrer Materialien, die Bedienung ist dank Kabelfernbedienung und/oder Fußpedal einfach und intuitiv.
Für alle, die keine Kompromisse zwischen Leistung, Präzision und Benutzerfreundlichkeit eingehen möchten, ist der D-HB-HE die ideale Wahl. Wählen Sie einen Manipulator, der sich Ihrem Arbeitsprozess anpasst und stets Ergebnisse liefert.
Optional
- Einstellbares Fußpedal für Rotationsgeschwindigkeit
- drahtlose Fernbedienung
- Antriebe mit Servomotoren für die Robotisierung
- Spannmittel wie Spannfutter
- Steuerung für jede Art von Drehteller zur Steuerung von Dreh- und Kippbewegungen
