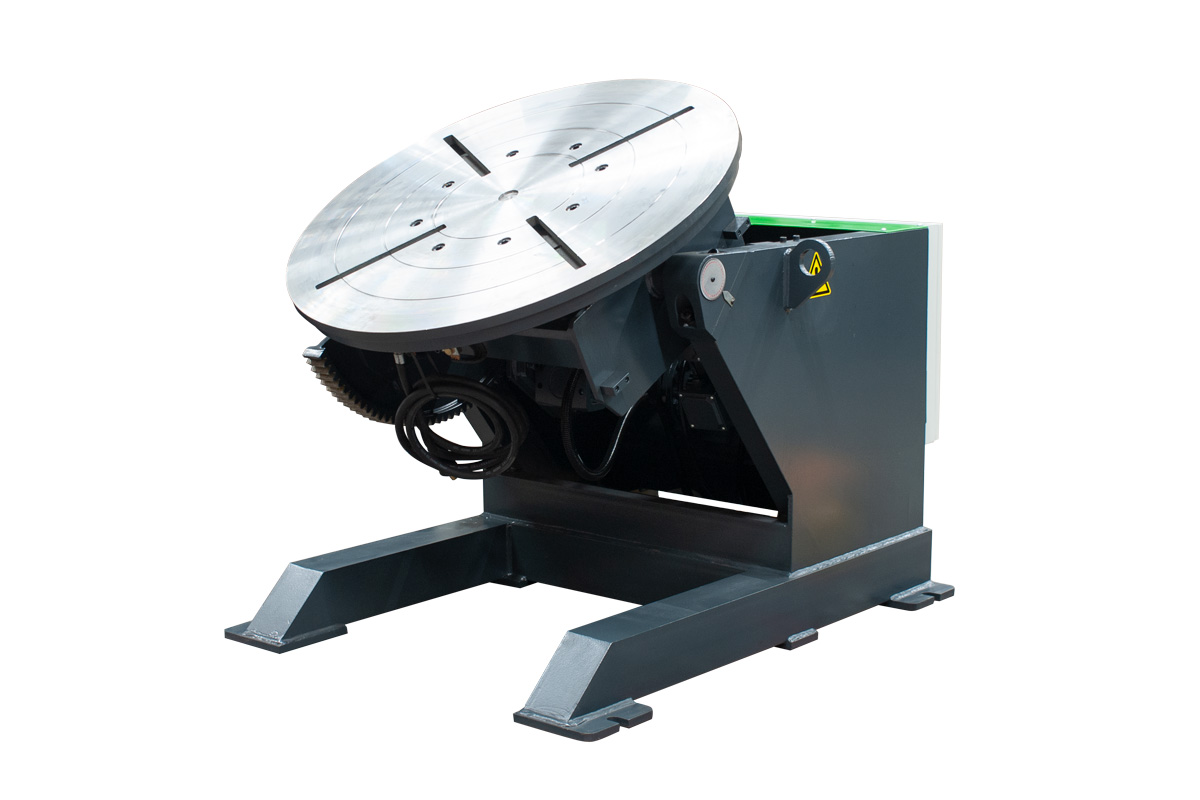

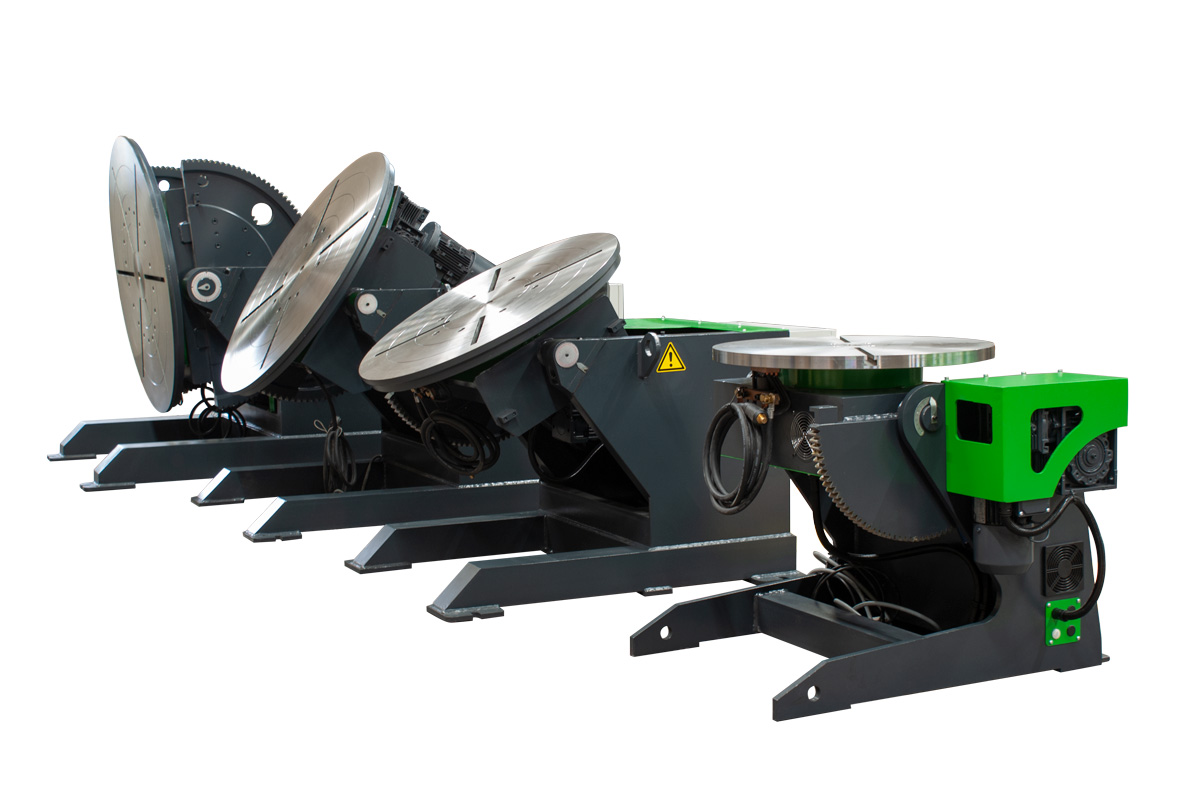

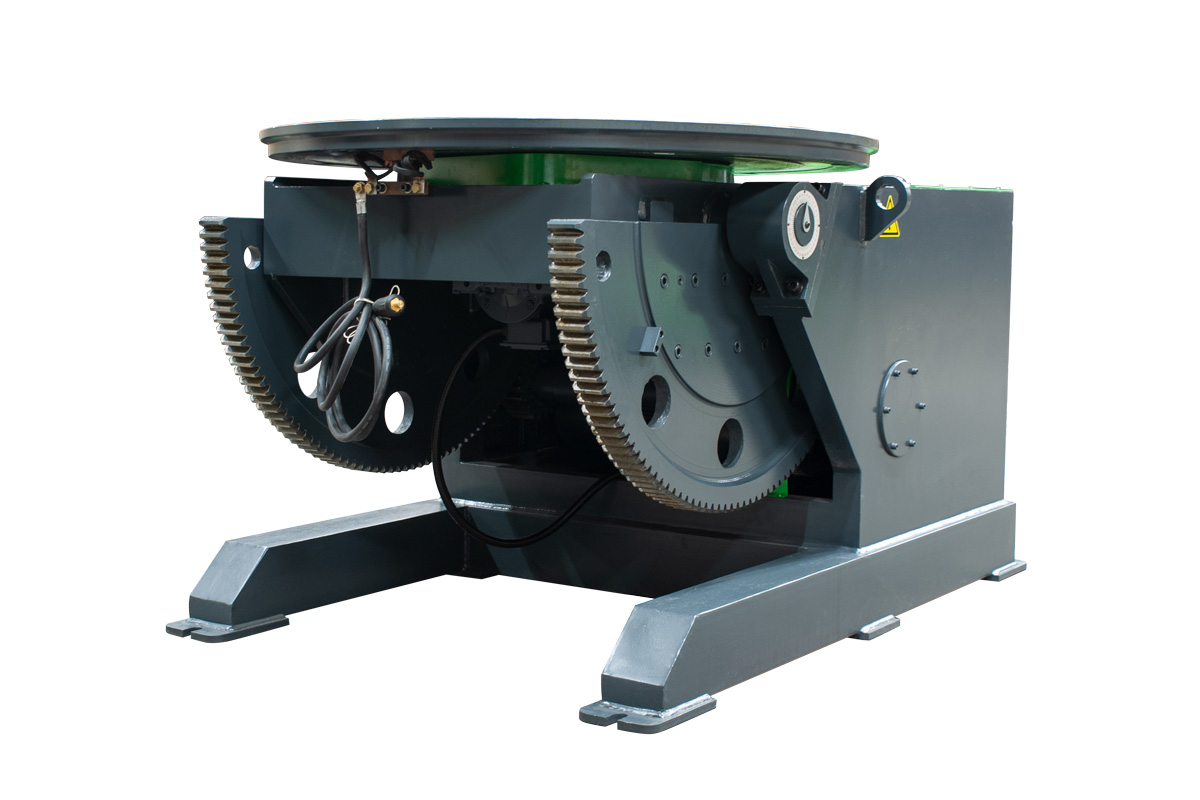

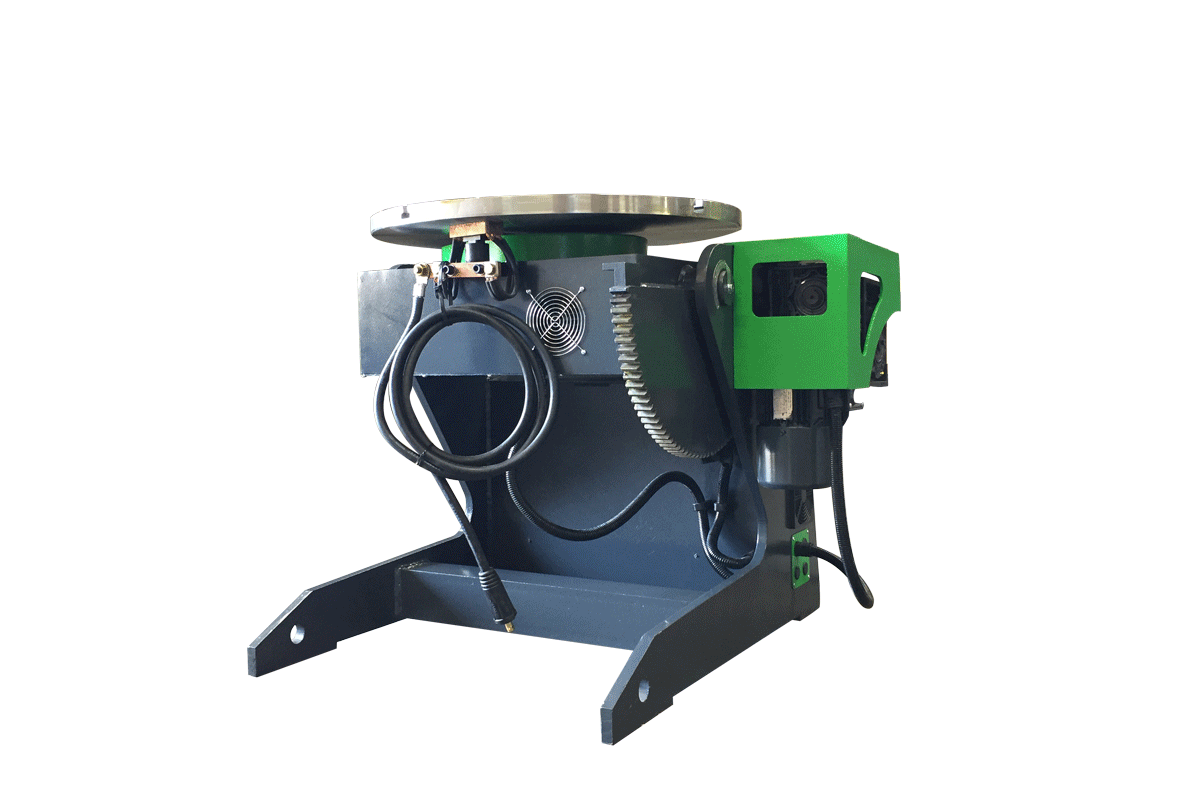

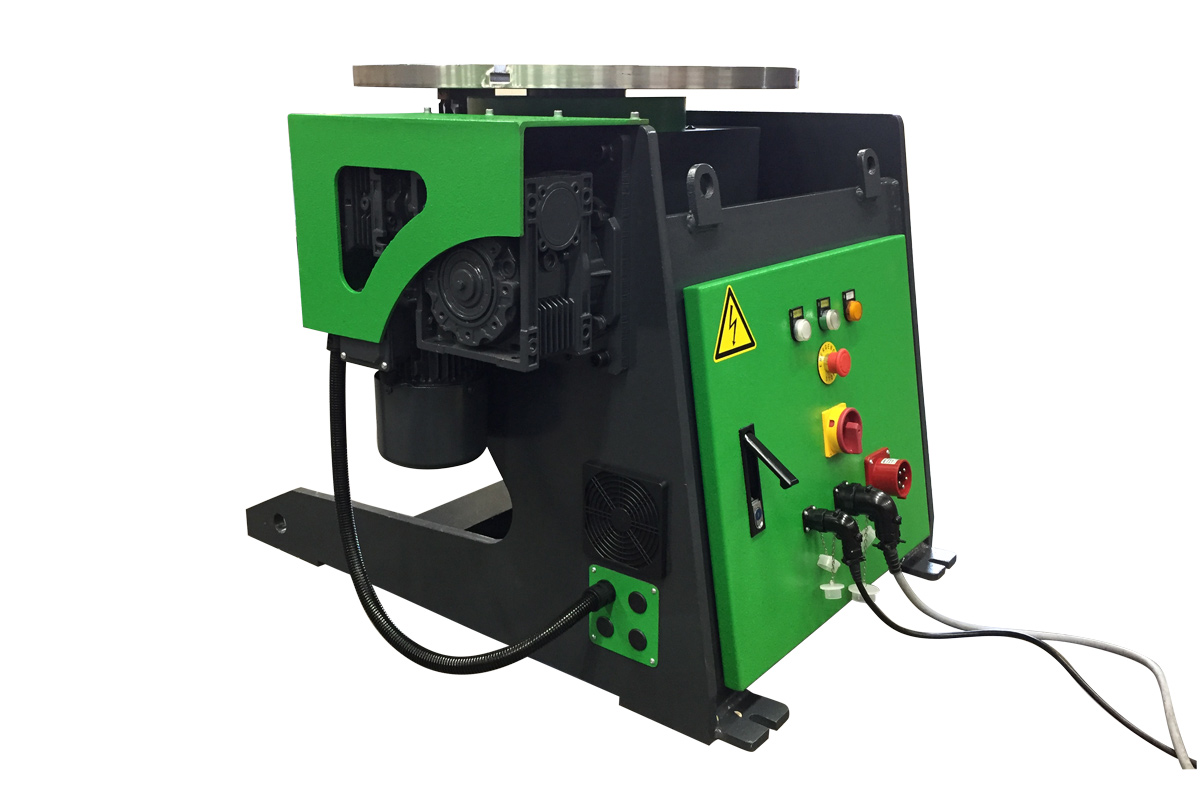

Drehkipptisch D-HB

Manipulatoren zum Drehen, Kippen und Schweißen von Werkstücken von 300 kg bis 200 t.

Produktmerkmale

Tragfähigkeit: 300 kg – 200 t
Für schwere Lasten
Dreh- und Kippachsen
Stufenlos geregelte Geschwindigkeit
Kompaktes, robustes Modell
Inkl. Doppel-Fußpedal
Inkl. Fernbedienung (am Kabel)

Angebot anfragen

Technische Daten

Änderungen und Irrtümer, in den technischen Daten und Angaben, sowie den dargestellten Produktfarben, vorbehalten
Modell	D-HB-3	D-HB-6	D-HB-10	D-HB-20	D-HB-30	D-HB-40	D-HB-50	D-HB-60	D-HB-80	D-HB-100
Max. Nutzlast (kg)	300	600	1.000	2.000	3.000	4.000	5.000	6.000	8.000	10.000
Teller (Ømm)	560	700	900	1.100	1.300	1.300	1.500	1.600	1.800	2.000
Drehgeschwindigkeit (1/min)	0,25-4	0,1-2	0,12-1,2	0,1-1	0,05 - 0,5	0,05 - 0,5	0,05 - 0,5	0,05 - 0,5	0,02 - 0,2	0,02 - 0,2
Kippbereich (°)	0-135	0-135	0-135	0-135	0-130	0-130	0-130	0-130	0-130	0-130
Max. Schwerpunktabstand (mm)	Manuell	250	300	300	300	300	300	300	400	400
Max. Exzentrizität (mm)	120	150	200	200	200	150	200	200	200	200
Max. Drehmoment Tisch (Nm)	360	900	2.000	4.000	6.000	6.000	10.000	12.000	16.000	20.000
Max. Drehmoment kippen (Nm)	Manuell	1.500	3.000	6.000	9.000	12.000	15.000	18.000	32.000	40.000
Motorleistung drehen (kW)	0,4 (Servomotor)	0,37	0,75	1,1	1,1	1,1	1,5	1,5	1,1	1,5
Motorleistung kippen (kW)	Manuell	0,37	0,55	0,75	1,1	1,5	1,5	2,2	2,2	2,2
Max. Schweißstrom (A)	500	500	500	500	700	700	700	700	1.000	1.000
Eingangsspannung	230V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz
Doppel-Fußpedal (Start-Stopp/Links-Rechts)	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive
Fernbedienung (am Kabel)	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive

Änderungen und Irrtümer, in den technischen Daten und Angaben, sowie den dargestellten Produktfarben, vorbehalten

Weitere informationen

Der Manipulator D-HB bietet alles, was Sie für perfekt positioniertes Arbeiten benötigen. Mit ihrer robusten Bauweise und leistungsstarken Funktionalitäten eignet sich diese Maschine ideal zum Positionieren schwerer Werkstücke.

Ausgestattet mit einer Dreh- und einer Kippachse bietet Ihnen der D-HB völlige Bewegungsfreiheit. Ob Sie drehen oder kippen müssen, Ihre Werkstücke können immer genau so positioniert werden, wie Sie es benötigen. Dadurch eignet sich der D-HB perfekt zum Schweißen, Montieren oder Bearbeiten.

Der Aufspanntisch mit T-Nuten sorgt für eine stabile und sichere Montage, während die leistungsstarken Antriebe für sanfte und kontrollierte Bewegungen sorgen.
