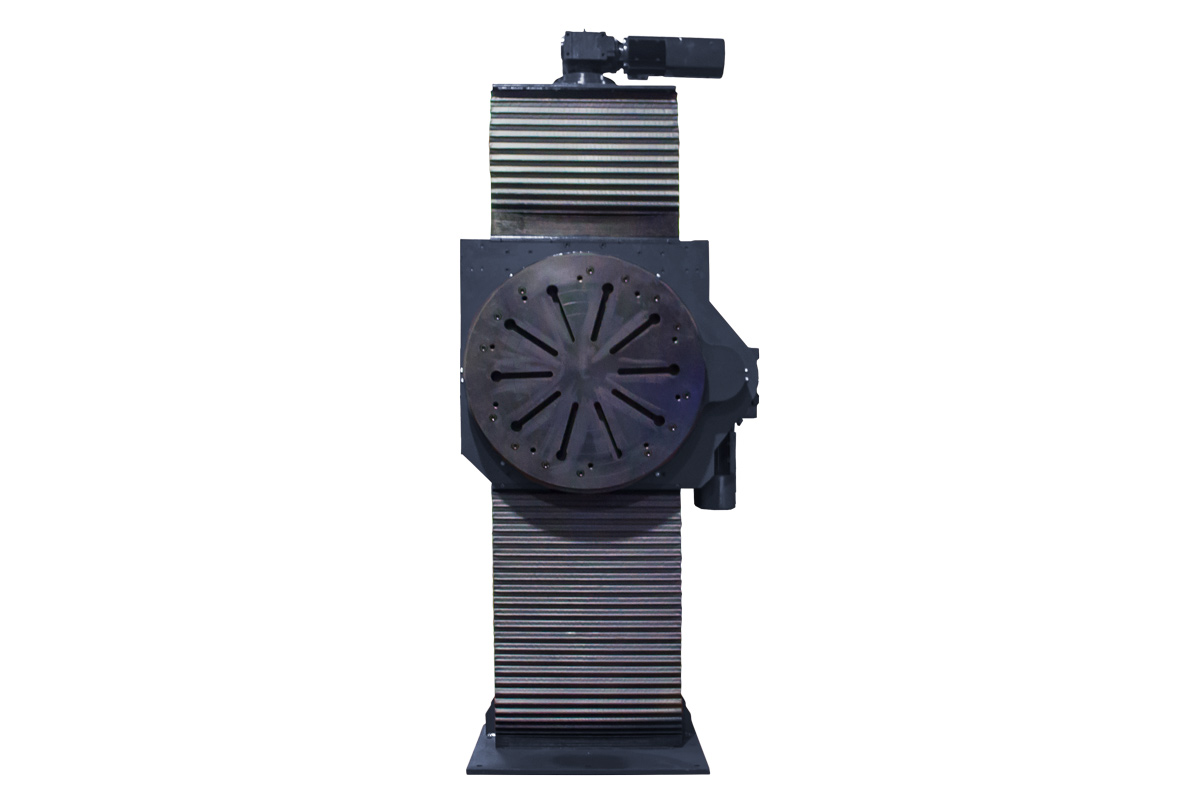

Hub-Drehtisch D-TLP-VE: höhenverstellbarer Schweißtisch

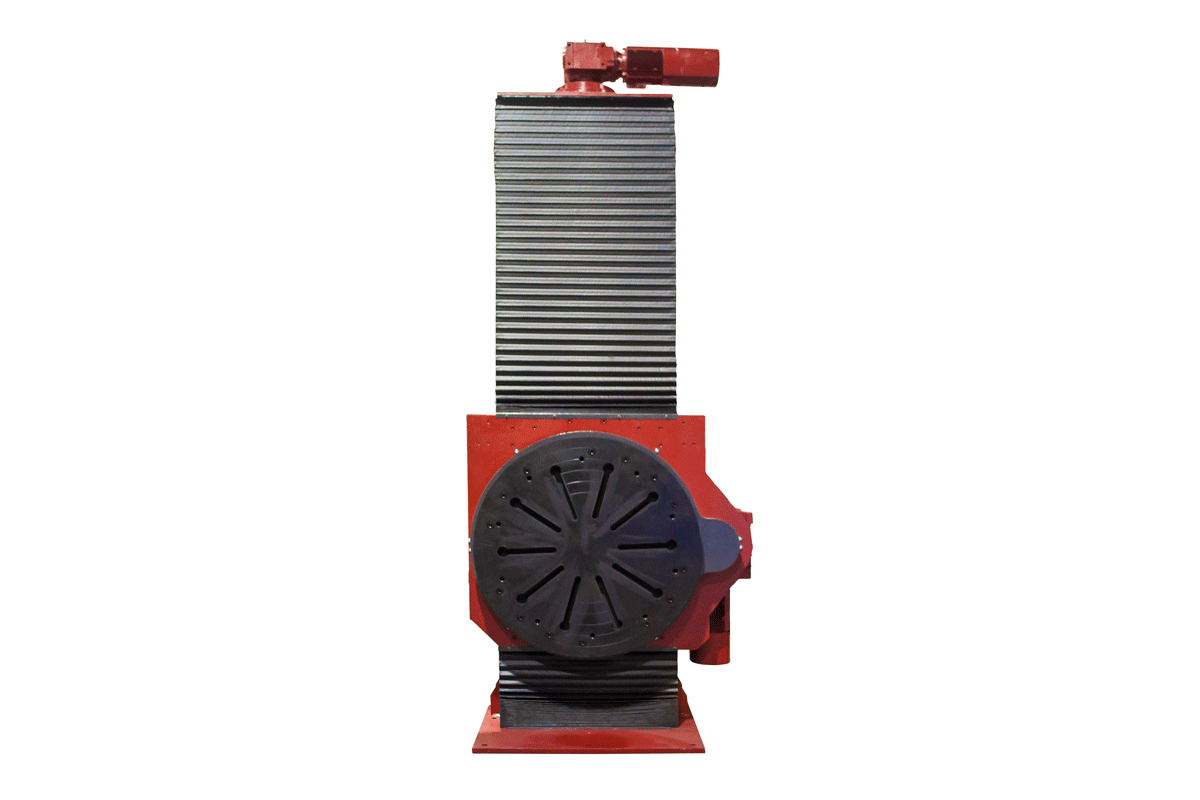

Der Hub-Drehtisch D-TLP-VE ist ein höhenverstellbarer Schweißtisch für Werkstücke ab 500 kg. Sechs Standardbaugrößen decken bis 10 t ab, größere Ausführungen bis 50 t fertigt DUMETA® auf Anfrage. Er neigt und dreht das Bauteil um 360 Grad und bringt es per Höhenverstellung auf ergonomische Arbeitshöhe; T-Nuten-Spanntisch, Doppel-Fußpedal und kabelgebundene Fernbedienung liefert DUMETA® serienmäßig.
Produktmerkmale
- Tragfähigkeit 500 kg - 50 t
- Kopf-Drehkipptisch
- Höhenverstellbar
- Vertikales Drehen
- Stufenlos regelbare Drehgeschwindigkeit
- Kompakte Bauweise
- Inkl. Doppel-Fußpedal
- Inkl. kabelgebundener Fernbedienung
Technische Daten
| Modell | D-TLP-VE-5 | D-TLP-VE-10 | D-TLP-VE-15 | D-TLP-VE-30 | D-TLP-VE-50 | D-TLP-VE-100 |
|---|---|---|---|---|---|---|
| Max. Belastung (kg) | 500 | 1.000 | 1.500 | 3.000 | 5.000 | 10.000 |
| Tisch (Ømm) | 800 | 1.100 | 1.500 | 2.000x2.000 (quadratisch) | 2.000x2.000 (quadratisch) | 2.000x2.000 (quadratisch) |
| Drehgeschwindigkeit (U/min) | 0,1-1,0 | 0,06-0,6 | 0,15-1,5 | 0,05-0,5 | 0,05-0,5 | 0,05-0,5 |
| Geschwindigkeit der Höhenverstellung (mm/min) | 1.000 | 1.000 | 1.000 | 500 | 500 | 400 |
| Höhenverstellung | 500-1.200 | 600-1.600 | 900-2.000 | 1.200-2.500 | 1.200-2.500 | 1.200-2.500 |
| Max. Schwerpunktabstand (mm) | 500 | 500 | 500 | 500 | 500 | 500 |
| Max. Exzentrizität (mm) | 200 | 200 | 200 | 150 | 150 | 100 |
| Motorleistung Drehen (kW) | 0,25 | 0,75 | 1,5 | 2,2 | 3 | 3 |
| Leistung des Hebemotors (kW) | 0,55 | 1,1 | 1,5 | 1,5 | 2,2 | 2,2 |
| Max. Schweißstrom (A) | 500 | 500 | 500 | 700 | 700 | 1.000 |
| Eingangsspannung | 400V, 50/60Hz | 400V, 50/60Hz | 400V, 50/60Hz | 400V, 50/60Hz | 400V, 50/60Hz | 400V, 50/60Hz |
| Doppelfußpedal (Start/Stopp-Links/Rechts) | Inklusive | Inklusive | Inklusive | Inklusive | Inklusive | Inklusive |
| Fernbedienung (am Kabel) | Inklusive | Inklusive | Inklusive | Inklusive | Inklusive | Inklusive |
Änderungen und Irrtümer, in den technischen Daten und Angaben, sowie den dargestellten Produktfarben, vorbehalten.
Weitere informationen

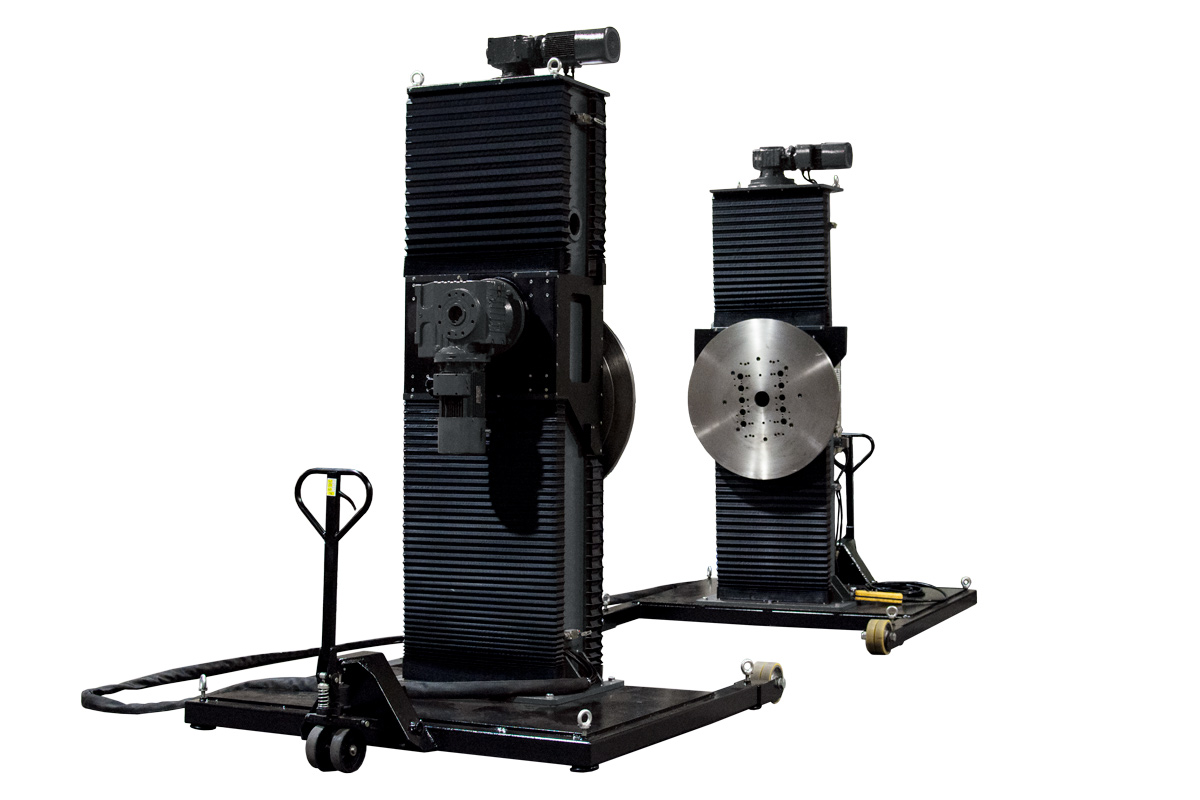

Hub-Manipulator D-TLP-VE für vertikales Drehen und Schweißen von Werkstücken bis 500 kg - 50 t

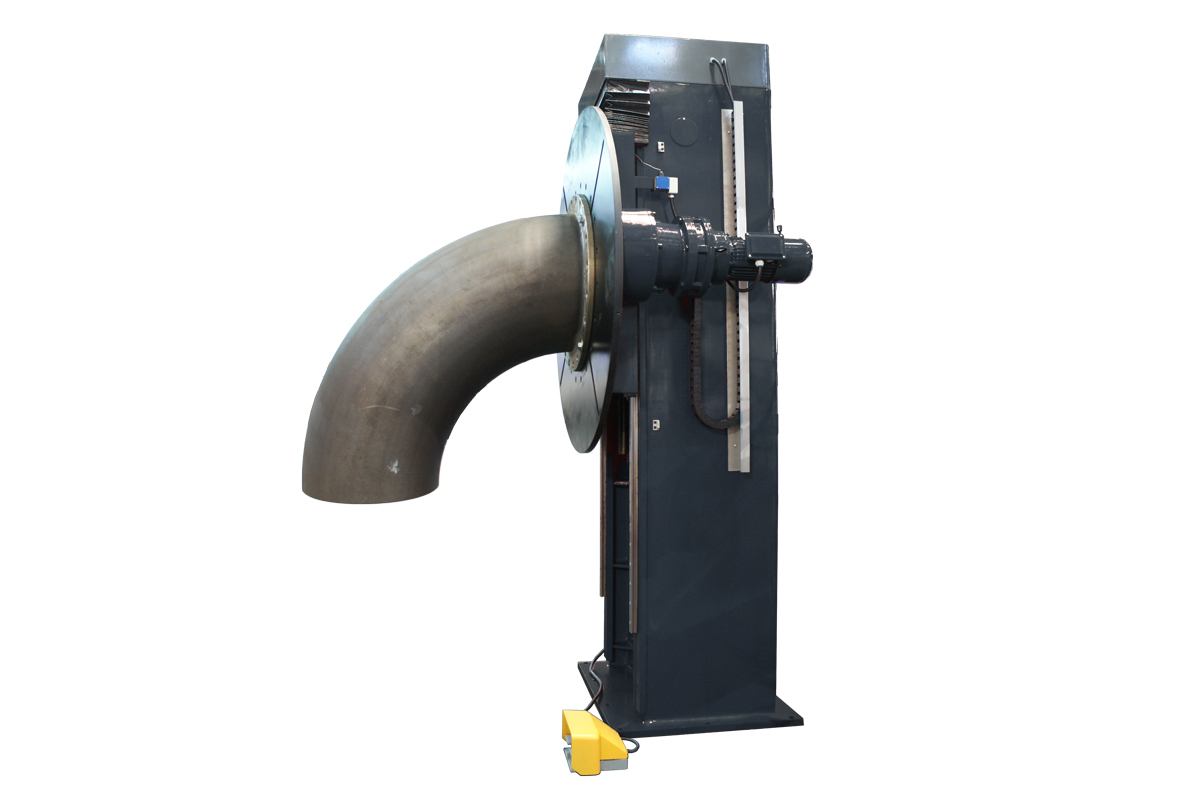

Ein Beispiel aus der Praxis: Bei wechselnden Werkstückhöhen wird die Arbeitshöhe pro Auftrag angepasst, statt den Schweißer über oder unter Kopf arbeiten zu lassen. Der vertikal höhenverstellbare Manipulator dient der perfekten Positionierung von Werkstücken für leichteres, sicheres Arbeiten. Die Möglichkeit,Werkstücke um 360° zu neigen und zu drehen, erlauben optimale Flexibilität, auch bei komplexen Arbeitsprozessen. Durch die Höhenverstellung können Sie mühelos in der ergonomischsten Position arbeiten und die Produktivität verbessert.
Der stabile Spanntisch mit T-Nuten garantiert eine sichere Aufnahme Ihrer Werkstücke. Durch seine robuste Bauweise, eignet sich der Manipulator zum Schweißen, Montieren und Bearbeiten, sowohl für kleine, als auch große Werkstücke.
Gesteuert wird der D-TLP-VE über Doppel-Fußpedal und kabelgebundene Fernbedienung, die Drehgeschwindigkeit ist stufenlos regelbar. Optional lässt sich die programmierbare Drehtisch-Steuerung ergänzen, die Drehwinkel gradgenau ansteuert, etwa für wiederkehrende Rundnähte.
Den Hub-Drehtisch D-TLP-VE können Sie bei DUMETA® auch mieten oder per Mietkauf beziehen. Details unter Vermietung.
Verwandte Bauformen
Optional
- Fußpedal für regelbare Geschwindigkeit
- Funkfernsteuerung
- Ausführung mit spielfreiem Getriebe und Servomotoren

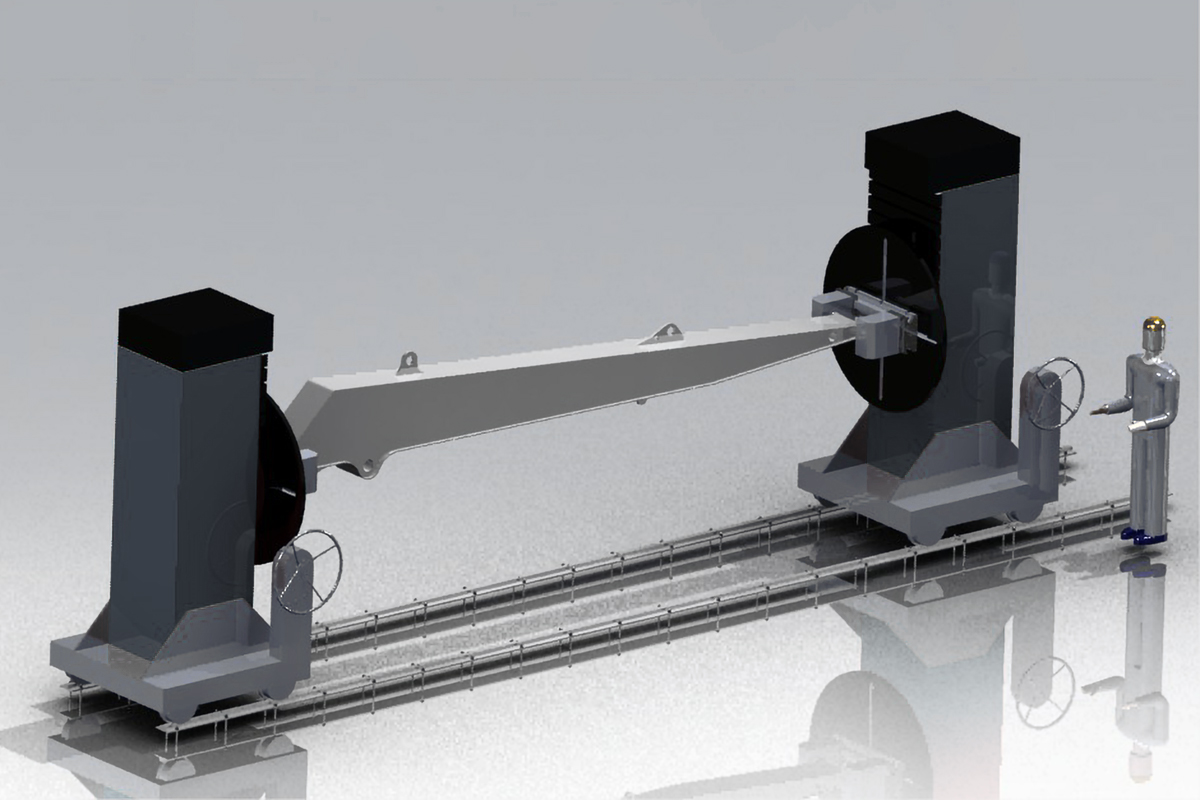

- Änderungen für Schienensysteme
- Spannmittel wie Spannfutter
- Steuerungen
Kontakt
Haben Sie noch Fragen? Kontaktieren Sie uns einfach
Fragen und Antworten zum Hub-Drehtisch D-TLP-VE
Wie viel Arbeitshöhe gewinnt man tatsächlich?
Wann ist der Hub-Drehtisch die bessere Wahl als ein Drehkipptisch mit Höhenverstellung?
Der Hub-Drehtisch dreht das Werkstück vertikal und hebt es, er ist die kompakte Bauform für ergonomisches Arbeiten an einer Drehachse. Wenn Sie zusätzlich kippen müssen, führt der Weg zum D-TLP-HE mit hydraulischer Höhenverstellung oder zum D-HBE mit manueller. Entscheidend ist, ob die Naht nur gedreht oder auch in eine Schräglage gebracht werden muss.
Ab welcher Baugröße wird der Tisch quadratisch?
Ab dem D-TLP-VE-30. Die kleineren Baugrößen haben einen runden Teller mit 800 bis 1.500 mm Durchmesser, ab VE-30 ist der Tisch quadratisch mit 2.000 x 2.000 mm. Für große, flächige Bauteile ist das ein Auswahlkriterium: Die Spannfläche wächst an dieser Stelle sprunghaft, nicht gleichmäßig mit der Traglast.
