Kopf-Drehkipptisch D-DWP-V

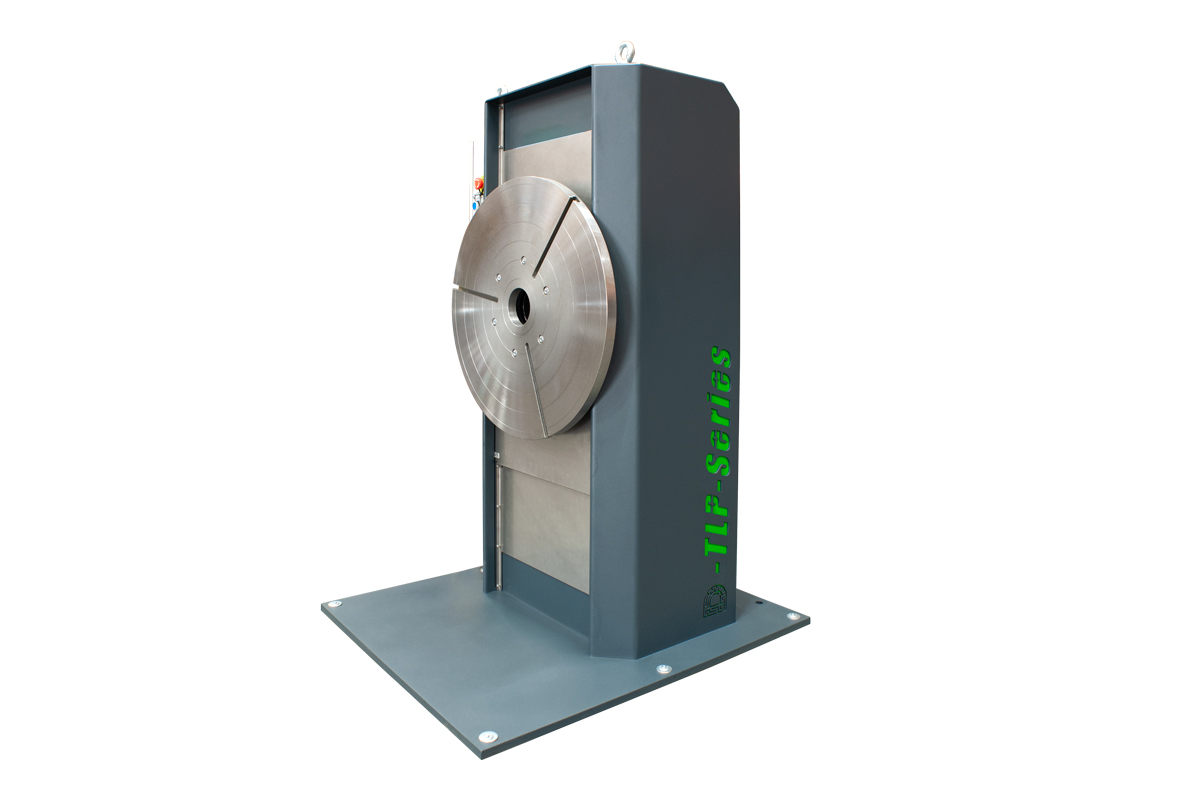

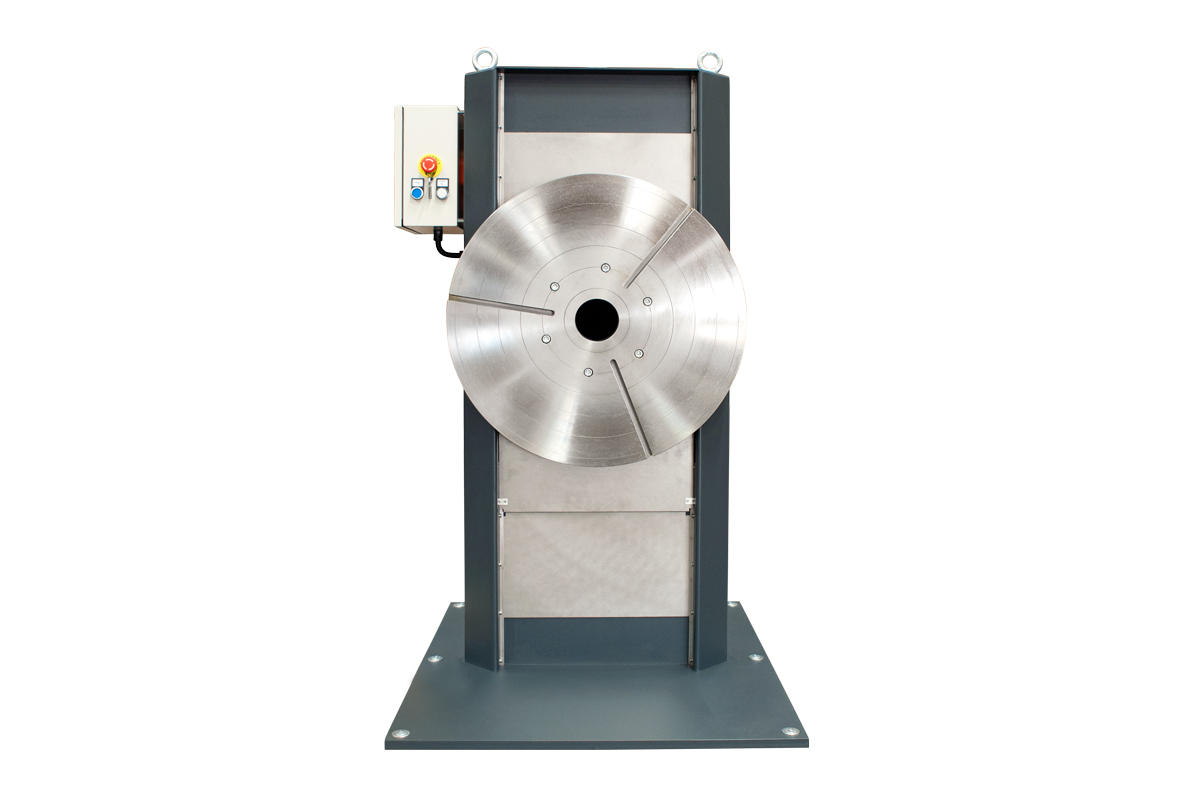

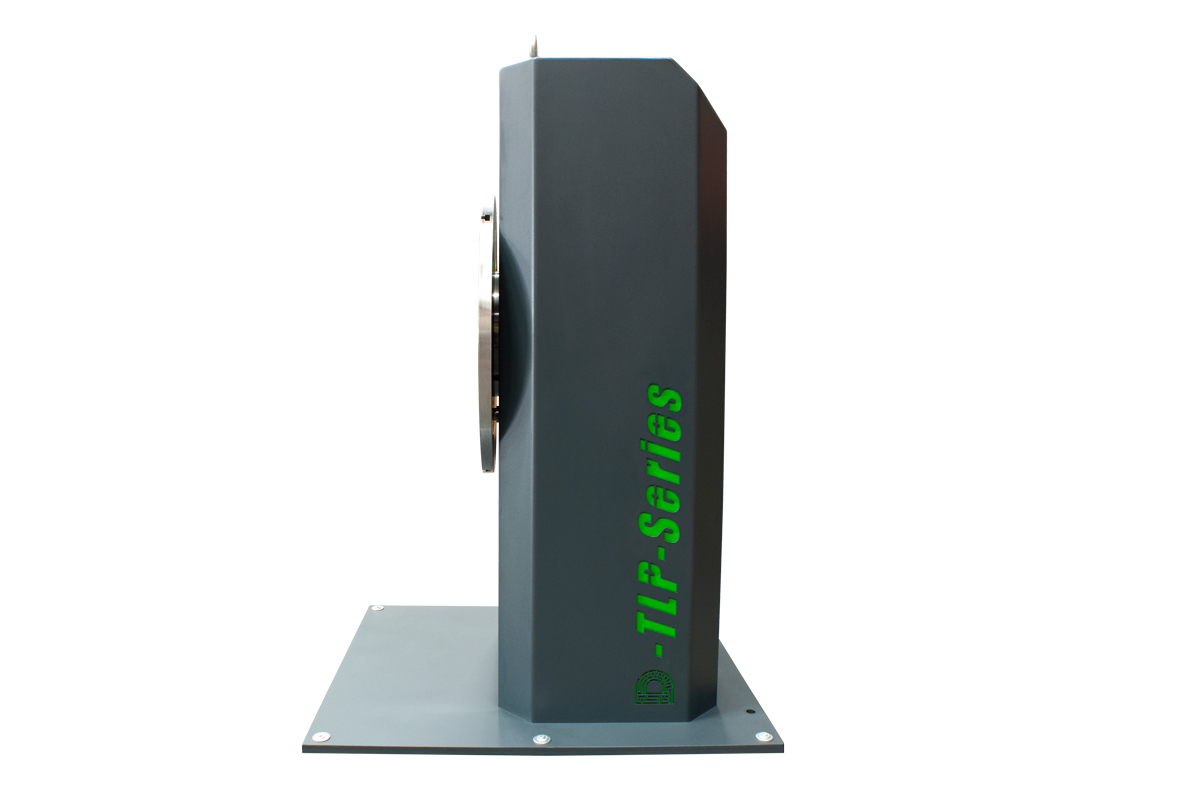

Der Kopf-Drehkipptisch D-DWP-V nimmt lange Bauteile einseitig auf und dreht sie vertikal. Vier Ausführungen stehen zur Wahl, mit 500 oder 1.000 kg Nutzlast und mit fester oder elektrisch verstellbarer Mittenhöhe zwischen 500 und 1.200 mm. Die ergonomische Arbeitshöhe liegt bei 1.000 mm. DUMETA® liefert den Kopfmanipulator mit T-Nuten-Tisch, Durchgangsbohrung von 100 mm, Doppel-Fußpedal und kabelgebundener Fernbedienung.
Produktmerkmale
- Tragfähigkeit: bis 1.000 kg
- Kompakter Kopf-Drehkipptisch
- Vertikales Drehen
- Ergonomische Tischhöhe: 1000 mm
- Stufenlos regelbare Drehgeschwindigkeit
- Inkl. Doppel-Fußpedal
- Inkl. kabelgebundener Fernbedienung
Technischen Daten
| Modell | D-DWP-V-500 | D-DWP-V-E-500 | D-DWP-V-1000 | D-DWP-V-E-1000 |
|---|---|---|---|---|
| Max. Belastung (kg) | 500 | 500 | 1000 | 1000 |
| Tisch (Ø mm) | 690 | 690 | 690 | 690 |
| Durchgangsbohrung (Ø mm) | 100 | 100 | 100 | 100 |
| Drehgeschwindigkeit (U/min) | 0,2 - 2 | 0,2 - 2 | 0,2 - 2 | 0,2 - 2 |
| Höhe der Mitte (mm) | Festgelegt 500mm-1200mm |
Elektrisch einstellbar 500mm-1200mm |
Festgelegt 500mm-1200mm |
Elektrisch einstellbar 500mm-1200mm |
| Max. Schwerpunktabstand (mm) | 150 | 150 | 150 | 150 |
| Rotationsmoment (Nm) | 1500 | 1500 | 1500 | 1500 |
| Eingangsspannung | 230V | 400V | 230V | 400V |
| Doppeltes Fußpedal (Start/Stop/Links/Rechts) | Inklusive | Inklusive | Inklusive | Inklusive |
| Fernbedienung (am Kabel) | Inklusive | Inklusive | Inklusive | Inklusive |
| Farbe | RAL7016/RAL6037 | RAL7016/RAL6037 | RAL7016/RAL6037 | RAL7016/RAL6037 |
Änderungen und Irrtümer, in den technischen Daten und Angaben, sowie den dargestellten Produktfarben, vorbehalten.
Weitere Informationen
Ein Beispiel aus der Praxis: Ein längeres Rohr sitzt vorn im Spannfutter des Kopfmanipulators und liegt hinten auf einem Rohrstützbock. Die Rundnaht entsteht in einem Durchlauf, ohne Kran.

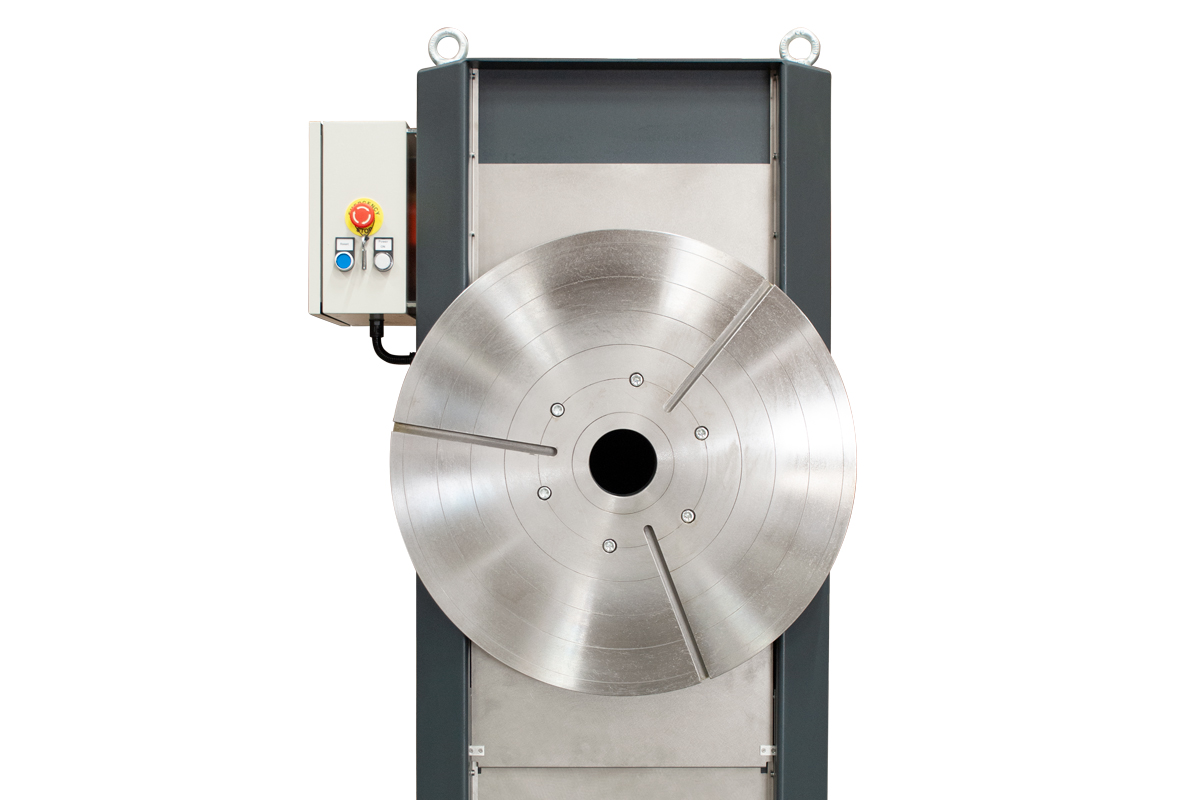

Der D-DWP-V ist ein vertikaler Drehtisch mit einer robusten Konstruktion und einer ergonomischen Arbeitshöhe von 1.000 mm. Der ideale Positionierer zum Positionieren von Produkten und/oder Rundschweißen. Die Maschine verfügt über einen Tisch mit T-Nuten zum einfachen Aufspannen von Werkstücken oder z.B. einem der bei DUMETA erhältlichen Backenfutter und Spannmittel , wie z.B. einem Spannfutter, etc. Eine ideale Maschine, die auch mit einem unserer Rohrstützböcke zum Bearbeiten und Drehen von längeren Rohren kombiniert werden kann. Diese Maschine wird die Produktionszeit und die Schweißqualität erheblich verbessern. Es ist auch möglich, diesen Positionierer nach Kundenwunsch zu konstruieren.
Gesteuert wird der D-DWP-V über Doppel-Fußpedal und kabelgebundene Fernbedienung, die Drehgeschwindigkeit liegt zwischen 0,2 und 2 U/min und ist stufenlos regelbar. Optional gibt es ein regelbares Fußpedal, eine kabellose Fernbedienung oder die programmierbare Drehtisch-Steuerung mit bis zu 50 Programmen.
DUMETA® vermietet Schweißdrehtische und Manipulatoren, auch im Mietkauf. Ob ein Kopf-Drehkipptisch D-DWP-V gerade in der Mietflotte steht, klären wir auf Anfrage. Ist er nicht verfügbar, beraten wir Sie, welche Mietmaschine zu Gewicht und Abmessung Ihres Werkstücks passt. Mehr dazu unter Vermietung.
Verwandte Bauformen
- D-DWP-L-500 (L-Bauform bis 500 kg)
- D-DWP (Standard-Bauform mit Hohlwelle)
- Rohrdrehvorrichtung (für Rohre zwischen Rollen)
Optional
- Regelbares Fußpedal zur Steuerung der Drehgeschwindigkeit
- Kabellose Fernbedienung
- Höhenverstellbar (elektrisch oder manuell) - 200 mm
- Spannmittel wie Spannfutter
- Steuerungen
Kontakt
Haben Sie noch Fragen? Kontaktieren Sie uns einfach
Fragen und Antworten zum Kopf-Drehkipptisch D-DWP-V
Wann lohnt die elektrisch verstellbare Ausführung?
Was stützt das andere Ende eines langen Bauteils?
Wenn die Arbeitshöhe im Betrieb wechselt. Die Modelle D-DWP-V-E-500 und D-DWP-V-E-1000 verstellen die Mittenhöhe elektrisch zwischen 500 und 1.200 mm. Bei den Standardmodellen wird sie einmal fest eingestellt. Elektrisch lohnt sich, wenn mehrere Personen unterschiedlicher Größe an der Maschine arbeiten oder wenn Bauteile mit sehr verschiedenen Durchmessern durchlaufen. Bei gleichbleibender Fertigung genügt die feste Ausführung.
Welche Modelle laufen mit 230 V?
Die Standardmodelle D-DWP-V-500 und D-DWP-V-1000 laufen mit 230 V, die elektrisch höhenverstellbaren Ausführungen D-DWP-V-E-500 und D-DWP-V-E-1000 mit 400 V. Prüfen Sie den Anschluss am Aufstellort, bevor Sie sich für eine Variante entscheiden.
