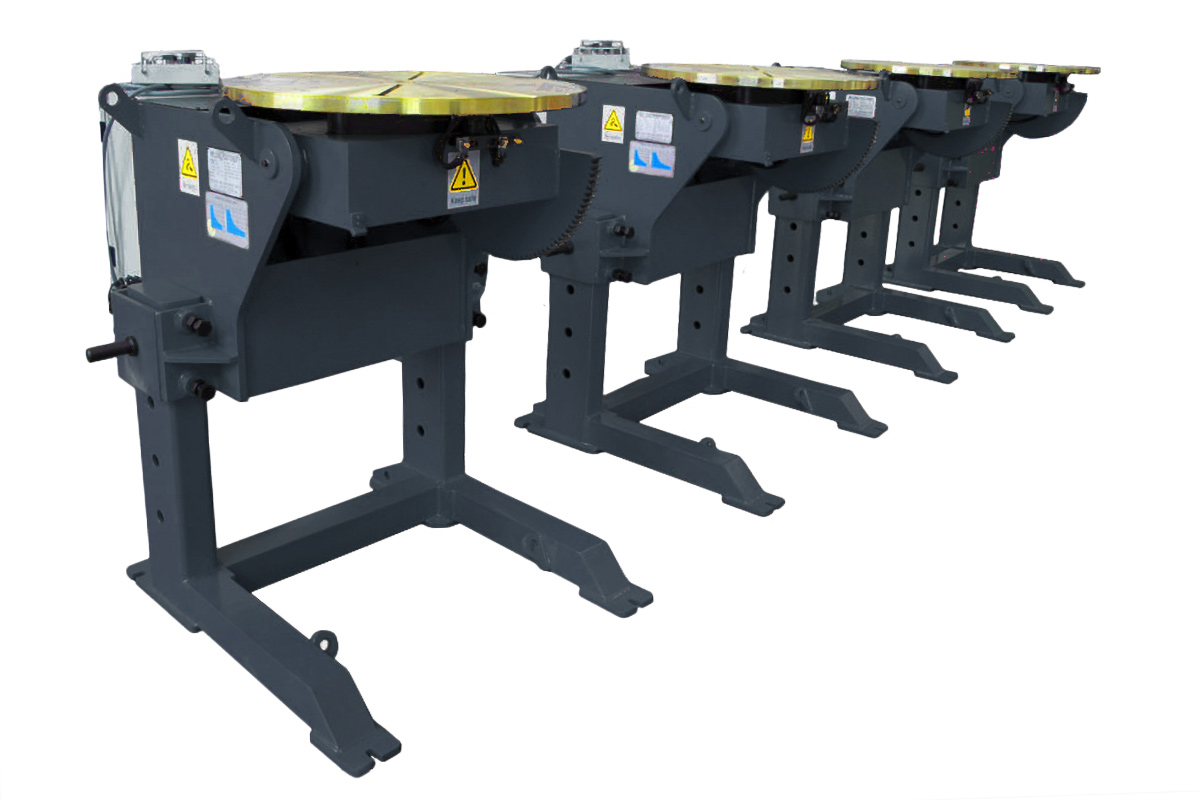

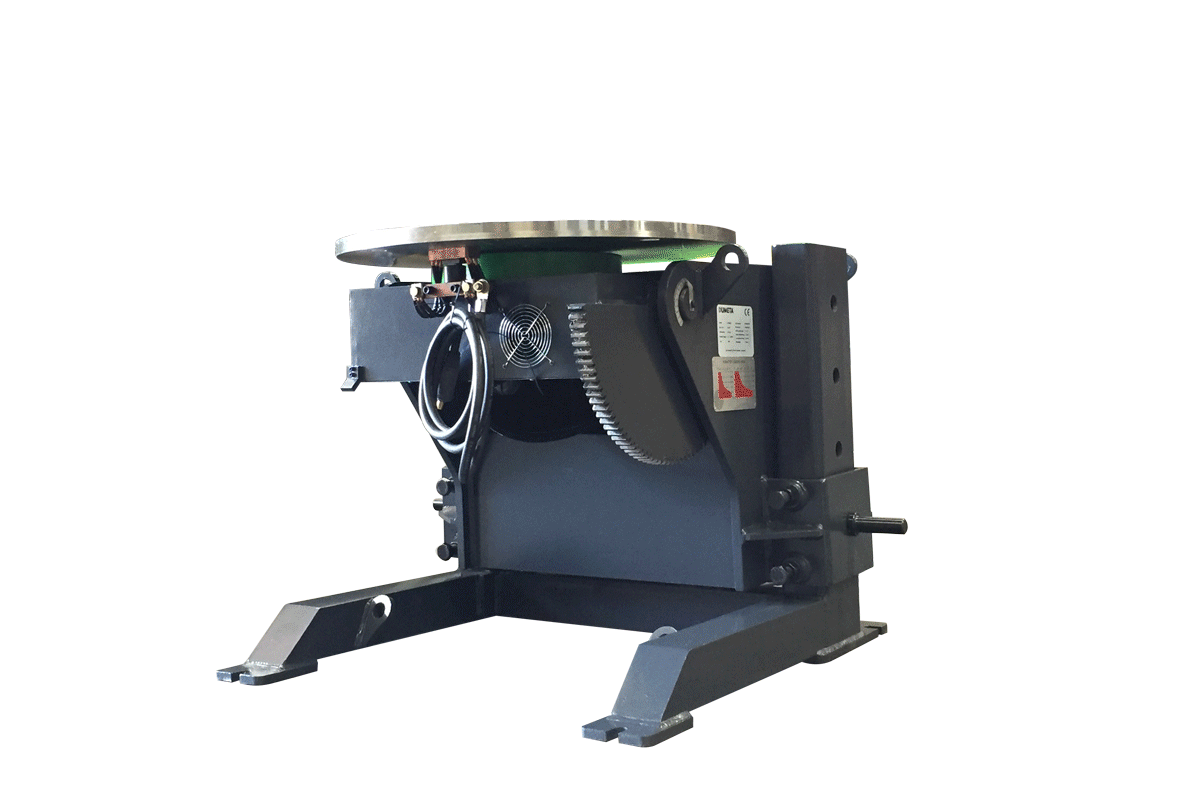

Drehkipptisch D-HBE

Manuell höhenverstellbare Manipulatoren zum Drehen, Kippen und Schweißen von Werkstücken von 600 kg – 100 t.

Produktmerkmale

Tragfähigkeit: 600 kg – 100 t
Schweißtisch höhenverstellbar
Manuelle Höhenverstellung mittel Bolzen
Für schwere Lasten
Dreh- und Kippachsen
Stufenlos geregelte Geschwindigkeit

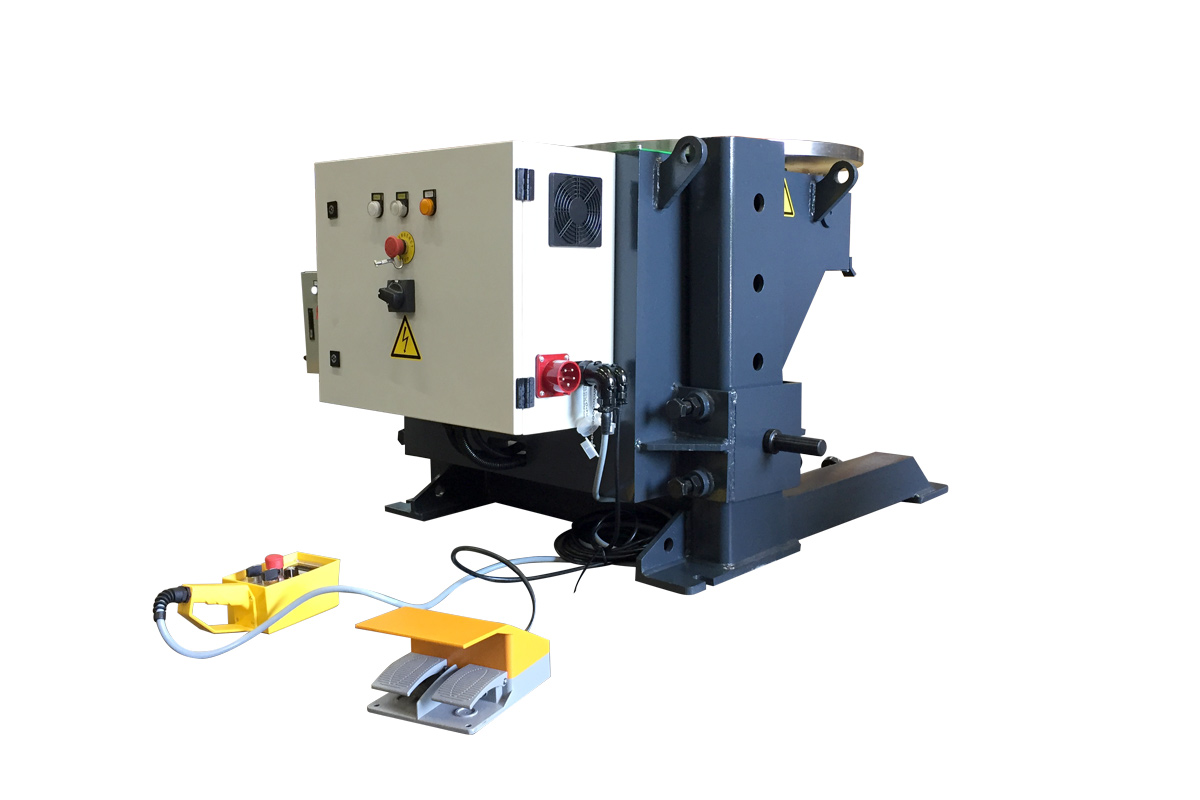

Inkl. Doppel-Fußpedal
Inkl. Fernbedienung (am Kabel)

Angebot anfragen

Technische Daten

Modell	D-HBE-06	D-HBE-12	D-HBE-20	D-HBE-30	D-HBE-50	D-HBE-100
Max. Belastung (kg)	600	1.200	2.000	3.000	5.000	10.000
Tisch (Ømm)	800	1.000	1.100	1.300	1.500	2.000
Drehgeschwindigkeit (U/min)	0,1–2	0,1–1	0,1–1	0,05–0,5	0,05–0,5	0,02–0,2
Höhenverstellung	850–1.300	1.000–1.450	1.100–1.550	1.200–1.800	1.300–2.050	1.450–2.250
Kippbereich (°)	0–135	0–135	0–135	0–130	0–130	0–130
Max. Schwerpunktabstand (mm)	250	300	300	300	300	400
Max. Exzentrizität (mm)	150	200	200	200	200	200
Max. Drehmoment Tisch (Nm)	900	2.400	4.000	6.000	10.000	20.000
Max. Drehmoment Neigung (Nm)	1.500	3.600	6.000	9.000	15.000	40.000
Motorleistung Drehen (kW)	0,37	0,75	1,1	1,1	1,5	1,5
Motorleistung Neigung (kW)	0,37	0,55	0,75	1,1	1,5	2,2
Max. Schweißstrom (A)	500	500	500	700	700	1000
Eingangsspannung	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz	400V, 50/60Hz
Fußpedal (Start-Stopp/Links-Rechts)	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive
Fernbedienung (am Kabel)	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive	Inklusive

Änderungen und Irrtümer, in den technischen Daten und Angaben, sowie den dargestellten Produktfarben, vorbehalten.

Weitere informationen

Der Manipulator D-HB bietet alles, was Sie für präzise positionierte Arbeiten benötigen. Mit seiner robusten Bauweise und leistungsstarken Funktionen eignet sich diese Maschine ideal zum Positionieren schwerer Werkstücke.

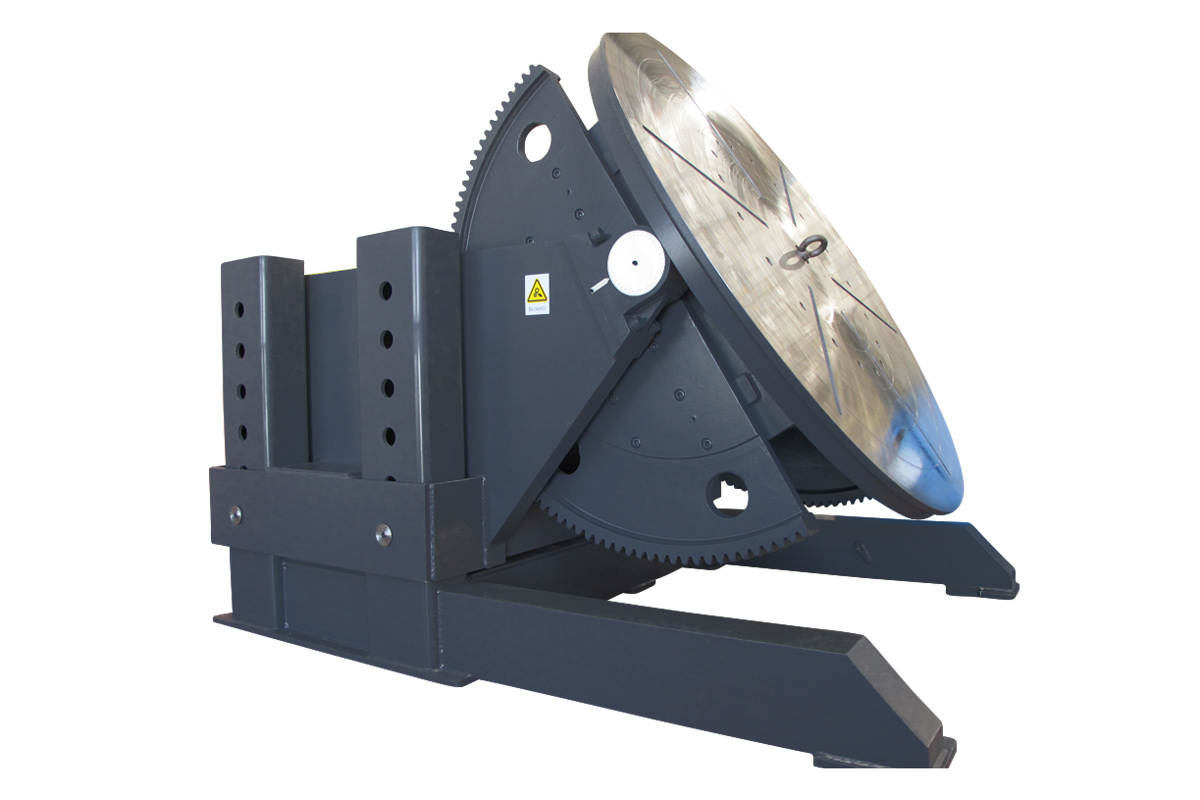

Ausgestattet mit einer Dreh- und Kippachse bietet der D-HB maximale Bewegungsfreiheit. Ob Drehen oder Kippen – Werkstücke lassen sich stets exakt nach Ihren Anforderungen positionieren. Dadurch eignet sich der D-HB optimal für Schweiß-, Montage- und Bearbeitungsarbeiten.

Für noch mehr Bedienkomfort ist der D-HB mit einer manuellen Höhenverstellung ausgestattet. So lässt sich die Arbeitshöhe einfach anpassen, um eine optimale Ergonomie zu gewährleisten und ein dauerhaft komfortables Arbeiten zu ermöglichen. Dies trägt nicht nur zur Effizienz, sondern auch zu einem gesunden Arbeitsumfeld bei.

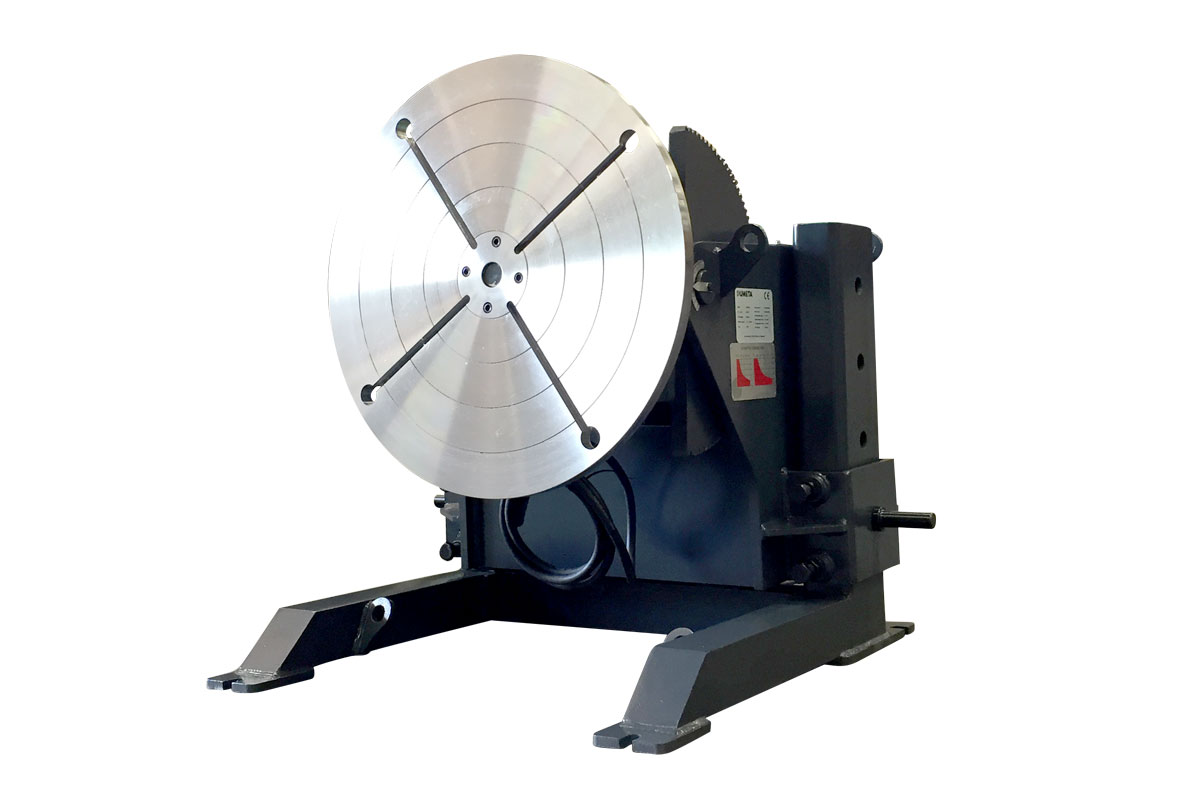

Der Spanntisch mit T-Nuten sorgt für eine stabile und sichere Fixierung der Werkstücke, während die leistungsstarken Antriebe gleichmäßige und kontrollierte Bewegungen gewährleisten.
