Schweißmast-Automatenträger

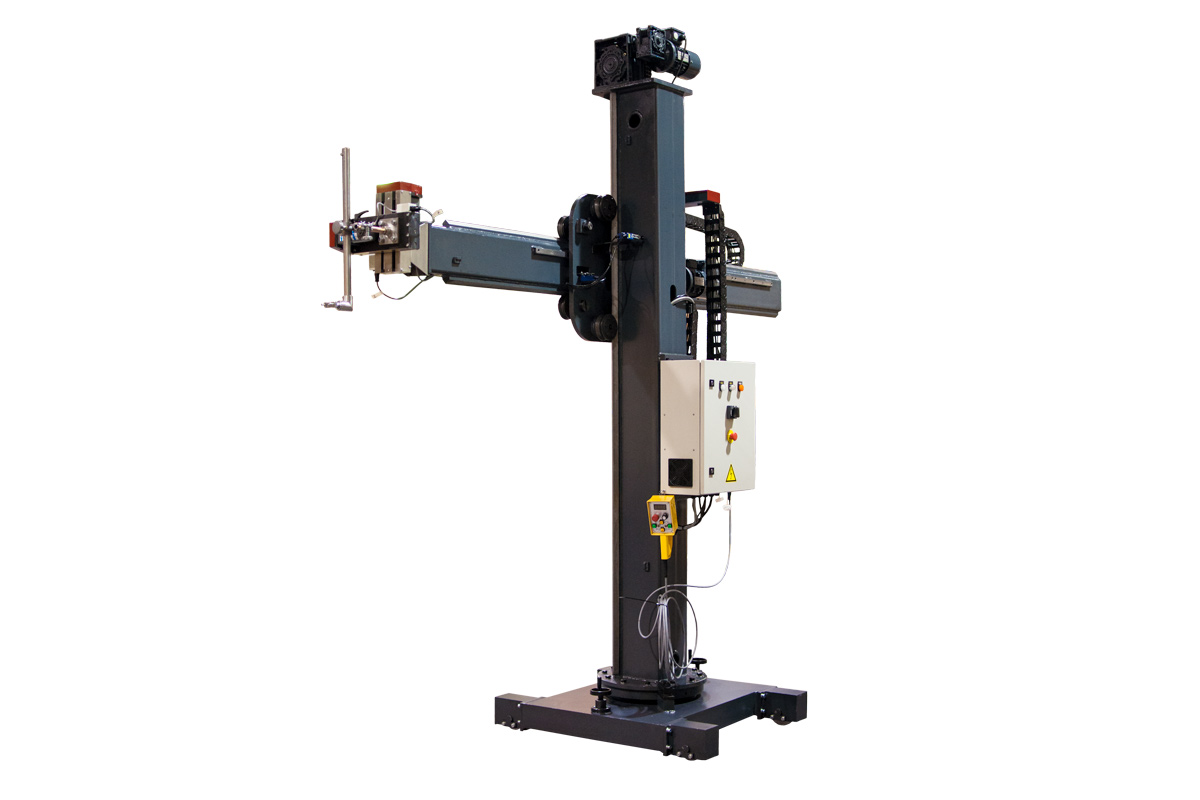

Schweißmast-Automatenträger D-TL-HCJ

Schweißmast-Automatenträger mit bis zu 7 m Ausladung für präzises Schweißen von Längs- und Rundnähten.

Produktmerkmale

  • Fahrweg bis 7 Ă— 7 m (größere AusfĂĽhrungen möglich)
  • Stationäre oder verfahrbare AusfĂĽhrung
  • FĂĽr mittlere und schwere Anwendungen
  • Rotationssystem mit Verriegelung

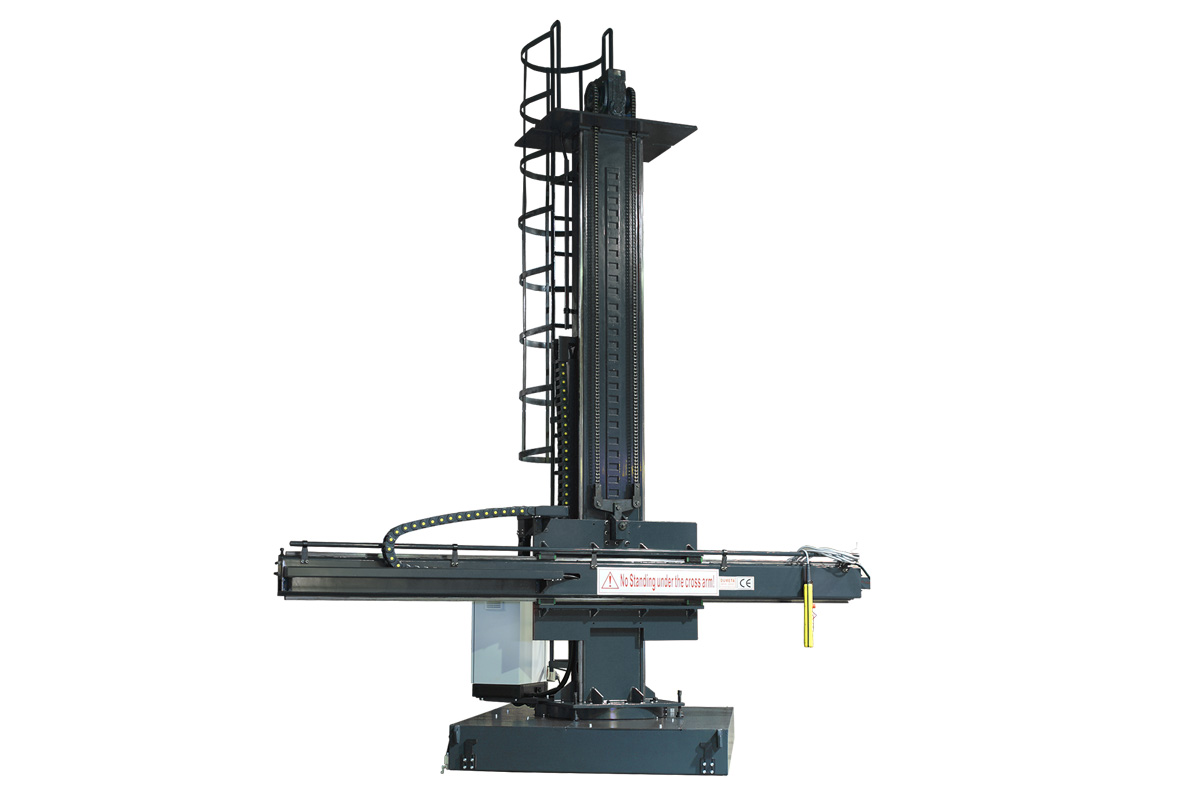

  • Absturzsicherung

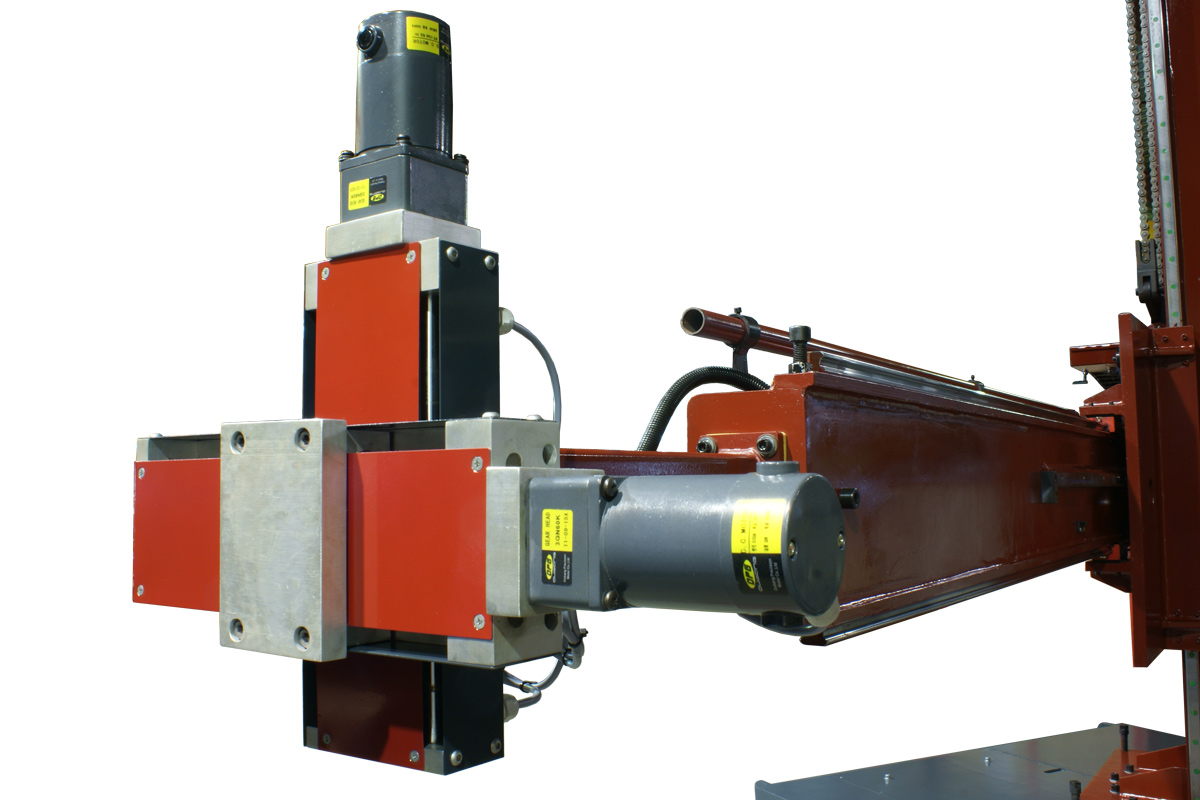

  • Kreuzsupport und Bedienpult
  • Präzise LinearfĂĽhrungen
  • Geeignet fĂĽr das SchweiĂźen von Längs- und Rundnähten

Angebot anfragen

Technische Daten

Modell D-TL-HCJ -1212 D-TL-HCJ -2020 D-TL-HCJ -3030 D-TL-HCJ -4040 D-TL-HCJ -5050 D-TL-HCJ -4040A D-TL-HCJ -5050A D-TL-HCJ -6060A D-TL-HCJ -6060B D-TL-HCJ -7070B
  mittlerer Zoll Schwerlastbereich
Horizontaler Hub (mm) 1200 2000 3000 4000 5000 4000 5000 6000 6000 7000
Horizontale Geschwindigkeit (mm/min) 120–1200 120–1200 120–1200 120–1200 120–1200 120–1200 120–1200 120–1200 120–1200 120–1200
Ăśbertragung Zahnstange und Ritzel Zahnstange und Ritzel Zahnstange und Ritzel Zahnstange und Ritzel Zahnstange und Ritzel Zahnstange und Ritzel Zahnstange und Ritzel Zahnstange und Ritzel Zahnstange und Ritzel Zahnstange und Ritzel
Vertikaler Hub (mm) 1200 2000 3000 4000 5000 4000 5000 6000 6000 7000
Vertikale Geschwindigkeit (mm/min) 400 800 1000 1000 1000 1000 1000 1000 1000 1000
Vertikale Ăśbertragung Spindel Spindel Kette Kette Kette Spindel Spindel Kette Kette Kette
Drehung ±180° ±180° ±180° ±180° ±180° ±180° ±180° ±180° ±180° ±180°
Rotationsgeschwindigkeit (rpm) Manuell Manuell Manuell Manuell 0,05–0,5 0,05–0,5 0,05–0,5 0,05–0,5 0,05–0,5 0,05–0,5
Geschwindigkeit des Wagens (mm/min) Manuell Manuell 200–2000 200–2000 200–2000 200–2000 200–2000 200–2000 200–2000 200–2000
Kreuzunterstützung bei Schlaganfall 100×100 (elektrisch)  100×100 (elektrisch)  150×150 (elektrisch)  150×150 (elektrisch)  150×150 (elektrisch)  250×250 (elektrisch)  250×250 (elektrisch)  250×250 (elektrisch)  250×250 (elektrisch)  250×250 (elektrisch)
Tragfähigkeitsbaum (kg) 100 100 300 200 100 400 280 120 300 200
H.o.H. Abstand Laufradwagen (W)  792 792 1560 1560 1730 1730 2000 2000 2000 2000
Max. (mm) Länge des Baumes L 1940 2730 4070 5070 6070 5300 6300 7300 7400 8400
(mm) Maximale Baumhöhe Fest A 410 395 705 705 735 705 765 765 848 815
(mm) Max. Auslegerhöhe Mobil B  515 500 805 805 825 805 865 865 948 915
(mm) Gesamthöhe Feststehend C 2205 3035 4850 5850 6890 6070 7130 8130 8400 9230
(mm) Gesamthöhe Mobil D 2310 3140 4960 5960 6980 6170 7230 8230 8500 9350
Rotationssperre Manuell Manuell Manuell Manuell Manuell Manuell Manuell Manuell Pressluft Pressluft

Ă„nderungen und IrrtĂĽmer, in den technischen Daten und Angaben, sowie den dargestellten Produktfarben, vorbehalten.

Weitere informationen

Die D-TL-HCJ-Säulen sind darauf ausgelegt, erhebliche Arbeitskosteneinsparungen zu erzielen, insbesondere wenn sie für große und schwere Werkstücke in Kombination mit einem Rollenbock oder Manipulator.

Die Säulen werden im Allgemeinen in verschiedenen Arten von Schweißverfahren wie OP, MIG, PLASMA verwendet. Natürlich sind auch andere Anwendungen denkbar, beispielsweise Plasmaschneiden oder Strahlarbeiten. Die D-TL-HCJ-Säulen sind mit einer sehr großen Reichweite erhältlich (bis zu 7 m vertikal und 7 m horizontal). Selbstverständlich kann eine D-TL-HCJ-Schweißsäule nach Ihren eigenen Wünschen konstruiert und gebaut werden. Die Arbeit mit der Schweißsäule D-TL-HCJ ist der nächste Schritt auf dem Weg zur Automatisierung. Schweißsäulen werden eingesetzt, um die Qualität und Effizienz von Schweißaufgaben an großen Werkstücken zu maximieren und so Einsparungen bei den Arbeitskosten zu erzielen.

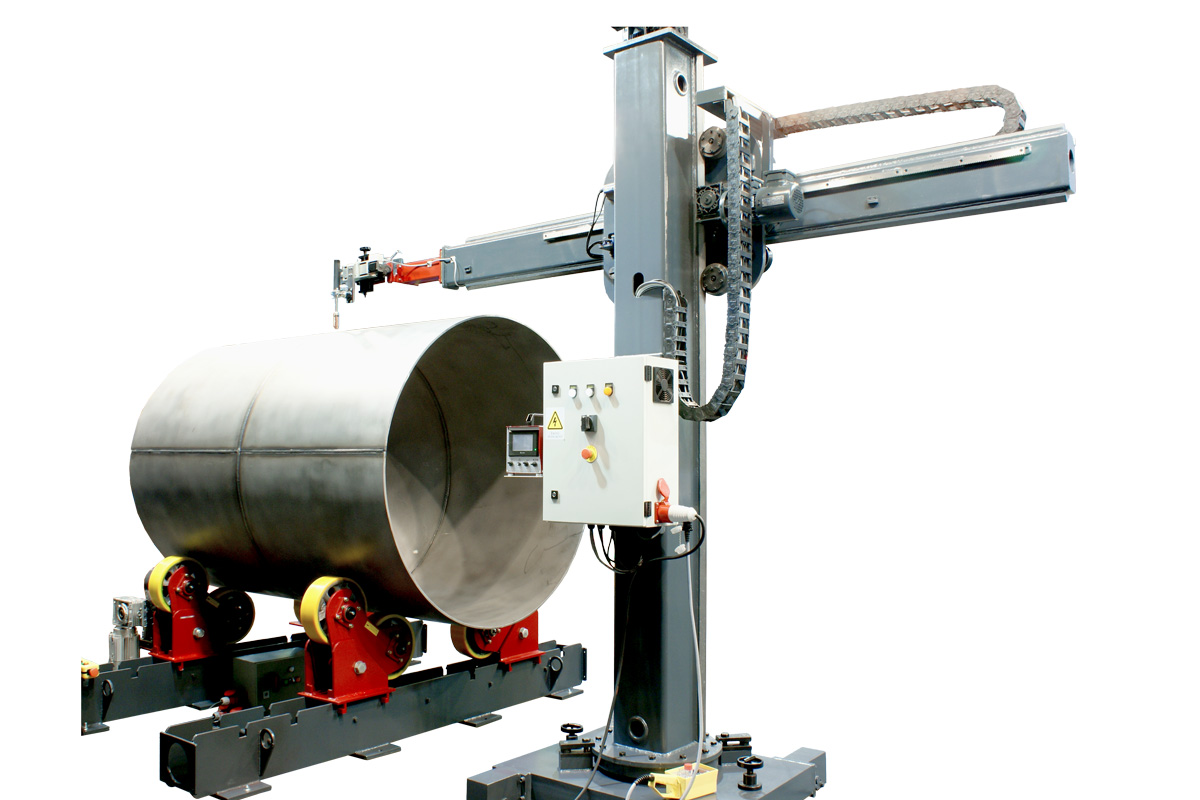

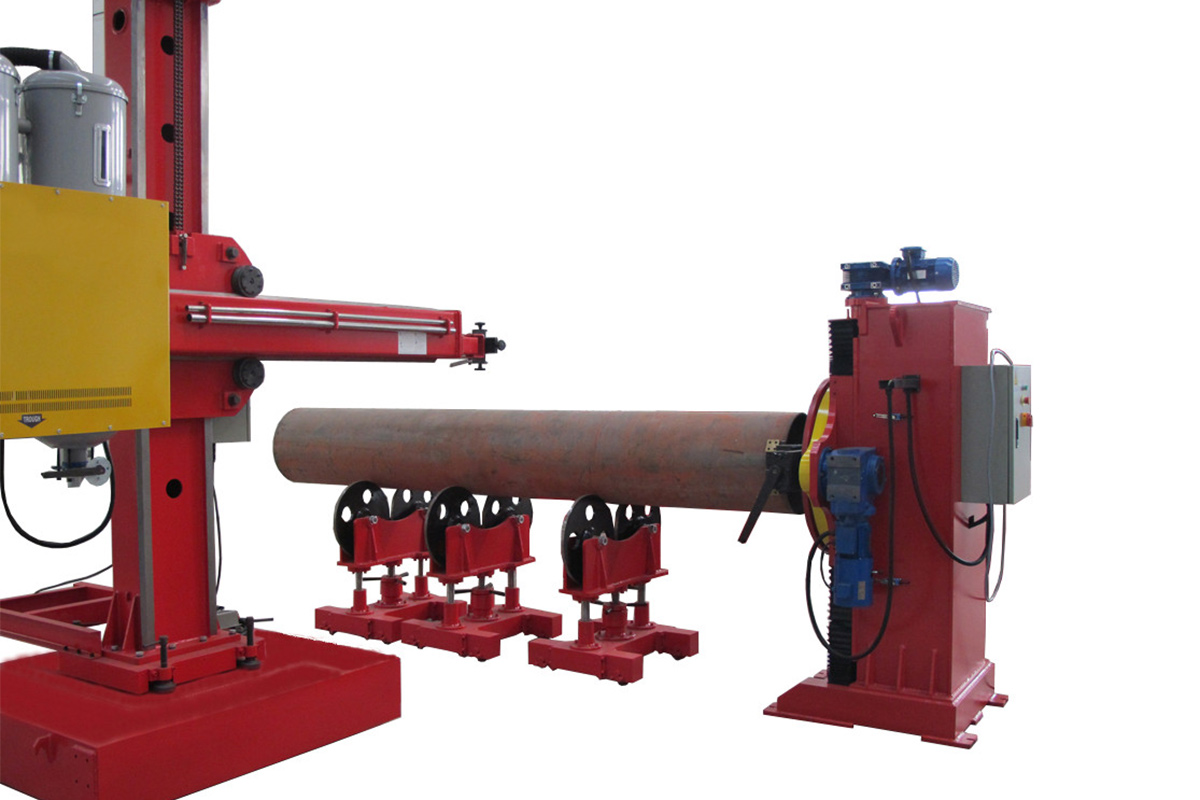

Dies geschieht normalerweise in Kombination mit einem Rollenständer oder Manipulator, der das Werkstück unter dem Schweißkopf dreht. Die Säulen werden üblicherweise in MIG/MAG- und Unterpulverschweißverfahren eingesetzt. Natürlich sind auch andere Anwendungen denkbar, beispielsweise Plasmaschneiden oder Strahlarbeiten. Die D-TL-HCJ sind mit einer sehr großen Reichweite (bis zu 7m vertikal und 7m horizontal) erhältlich und können je nach Wunsch mit einem angetriebenen oder nicht angetriebenen Mobilfahrwerk, einer Pendelanlage oder Schlitten kombiniert werden.

Auf Anfrage liefern wir auch Schweißsäulen nach Ihren Wünschen.

Optional

  • SchweiĂźoszillator (Pendelsystem)
  • Nahtverfolgungssysteme
  • SPS- oder CNC-Steuerung
  • Funkfernsteuerung
  • Ausleger mit Laufsteg und Bedienerplattform
