Rohrdrehvorrichtung
Rohr-Drehvorrichtung D-DWP-R

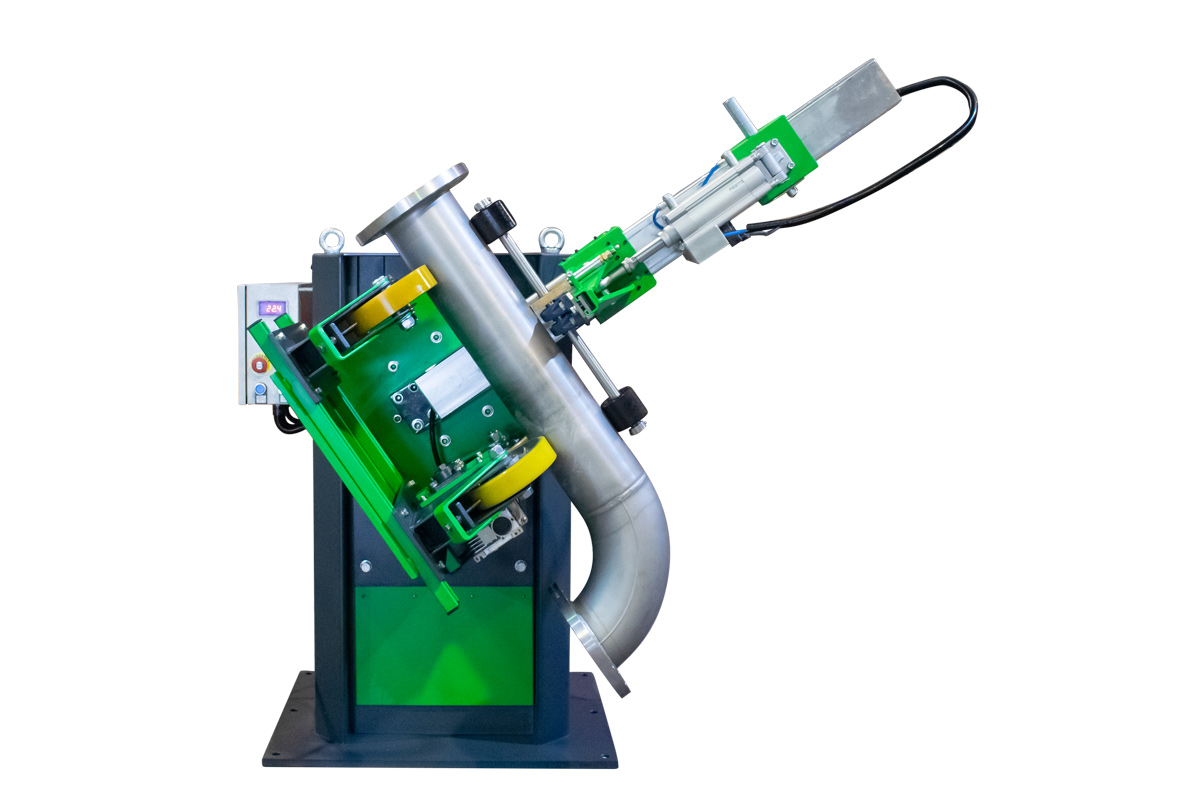

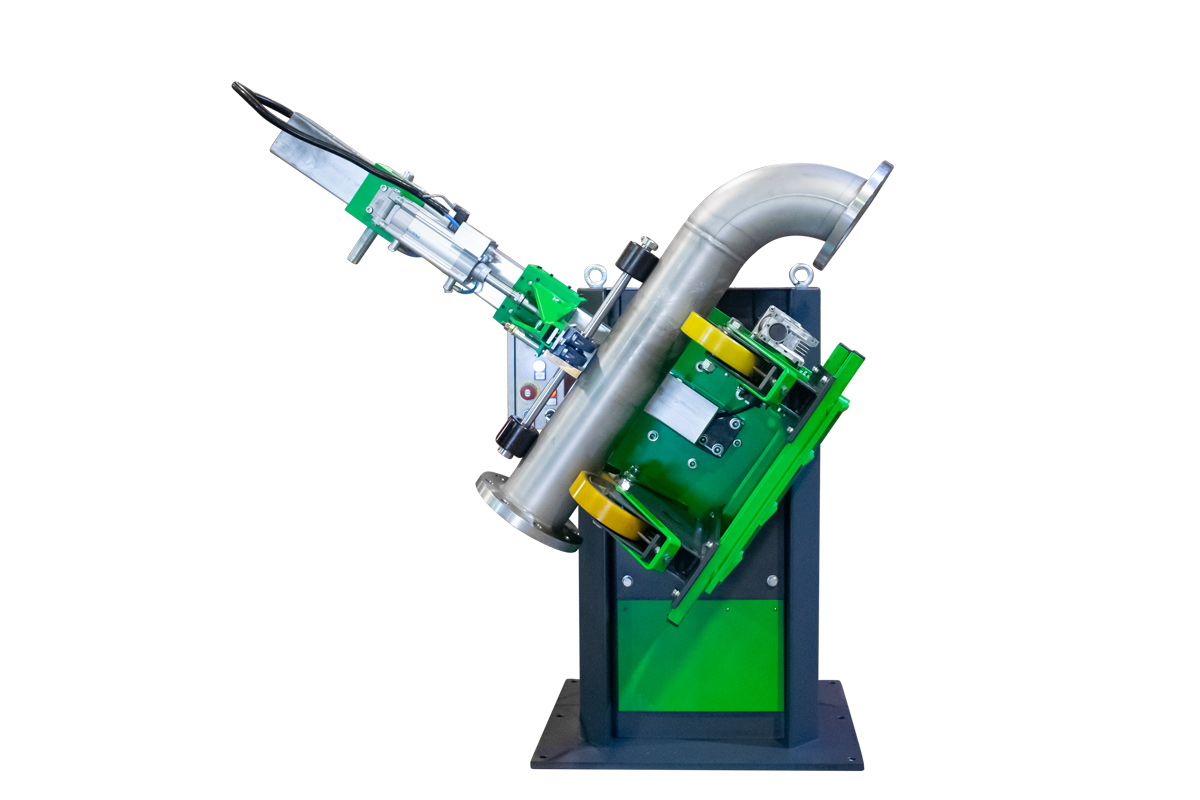

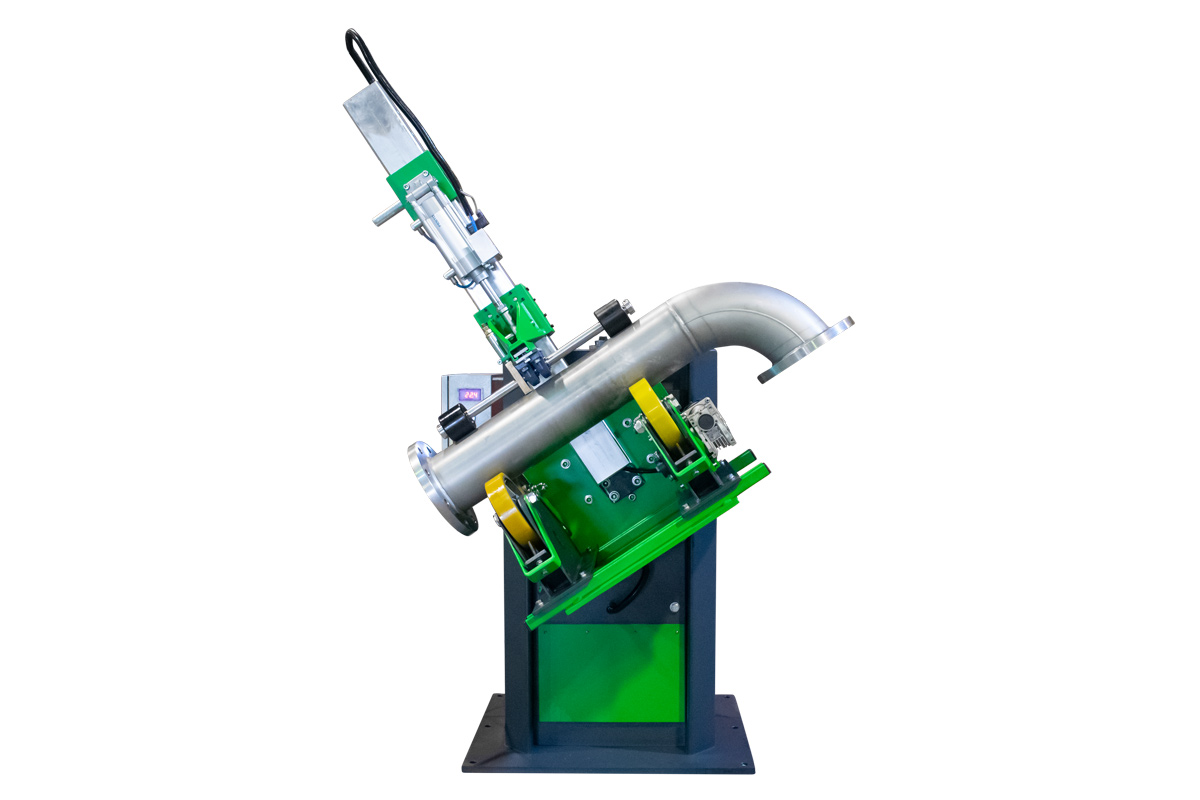

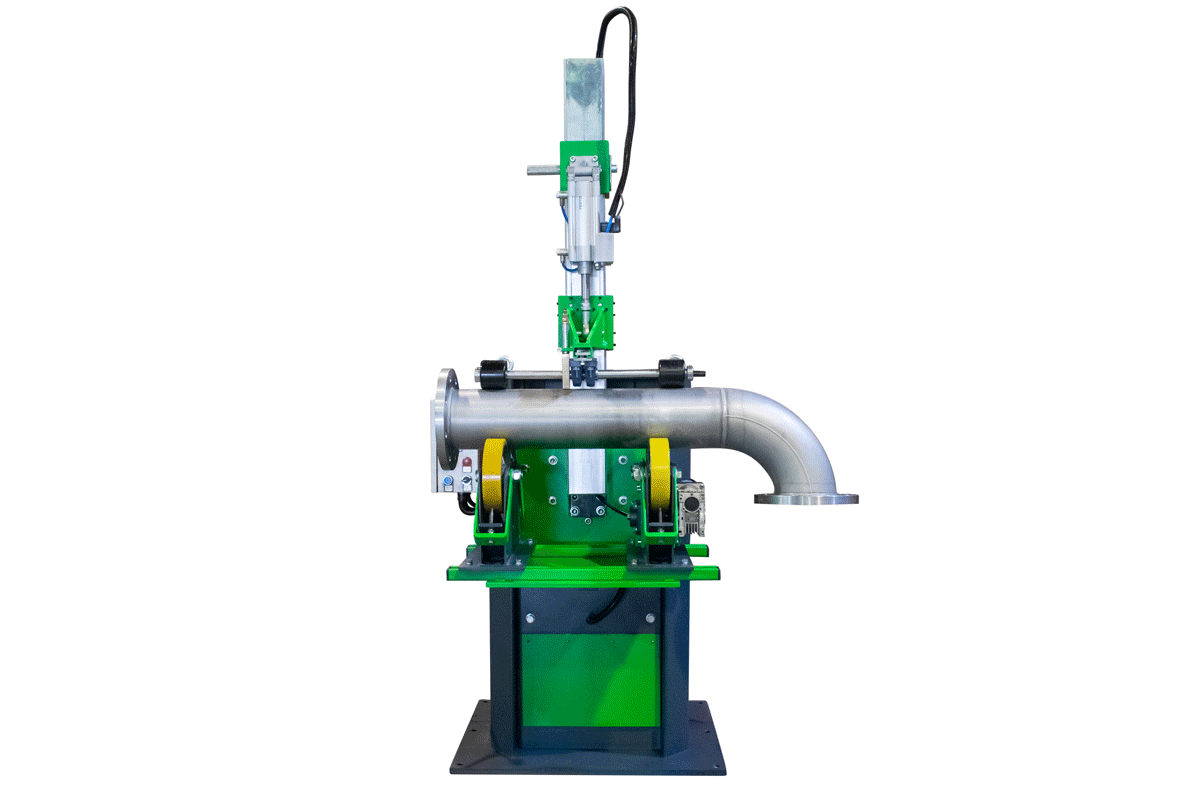

Rohrdrehvorrichtung zum Spannen, Drehen und Kippen von Ø30 - 400 mm Werkstücken bis zu 500 kg.
Produktmerkmale
- Tragfähigkeit: 500 kg
- Spannen, drehen und kippen
- 45° Neigungswinkel links/rechts
- Werkstück-Durchmesser 30 - 400 mm
- Kompakte Bauweise + PU Rollen (max. 90°)
- Höhenverstellbar (manuell)
- Stufenlose Geschwindigkeitsregelung
- Inkl. Fußpedal & Bedienung (am Kabel)
Technische Daten
| Modell | D-DWP-R-500 | D-DWP-R-E-500 |
|---|---|---|
| Max. Belastung (kg) | 500 | 500 |
| Werkstück (Ø mm) | 30–400 | 30–400 |
| Frequenzgesteuerte Drehgeschwindigkeit (mm/min) | 100–1.000 | 100–1.000 |
| Max. Werkstücktemperatur (°C) | 90 | 90 |
| Rotationsmoment (Nm) | 250 | 250 |
| Neigung des Drehmoments (Nm) | 1.000 | Elektrisch einstellbar 500 - 1250 |
| Kippbereich (°) | ± 45 | ± 45 |
| Spitzenhöhe der Antriebsrollen (mm) | 850–1.100 | 850–1.100 |
| Einspannrichtung der Oberwalze | Pressluft | Pressluft |
| Max. Schweißstrom (A) | 500 | 500 |
| Sicherheitsklasse | IP 54 | IP 54 |
| Eingangsspannung | 400V | 400V |
| Fernsteuerung am Kabel (5m) | Inklusive | Inklusive |
| Fußpedal (Start-Stopp/Links-Rechts) | Inklusive | Inklusive |
| Farbe | RAL7016/RAL6037 | RAL7016/RAL6037 |
Alle Angaben (technische Daten, Produktfarben usw.) sind vorbehaltlich von Irrtümern und Änderungen.
Weitere informationen
Einfaches Spannen, Drehen und Kippen von Rohren und anderen Rundprofilen, sehr gut geeignet für den Rohrleitungsbau (Fertigteilbau und Montage).
Dieses stabile, kompakte Spann- und Drehsystem kann zum Spannen, Drehen und Kippen von Rohren mit Rundprofilen beim manuellen und automatischen Schweißen eingesetzt werden, insbesondere im Bereich des Rohrleitungsbaus.

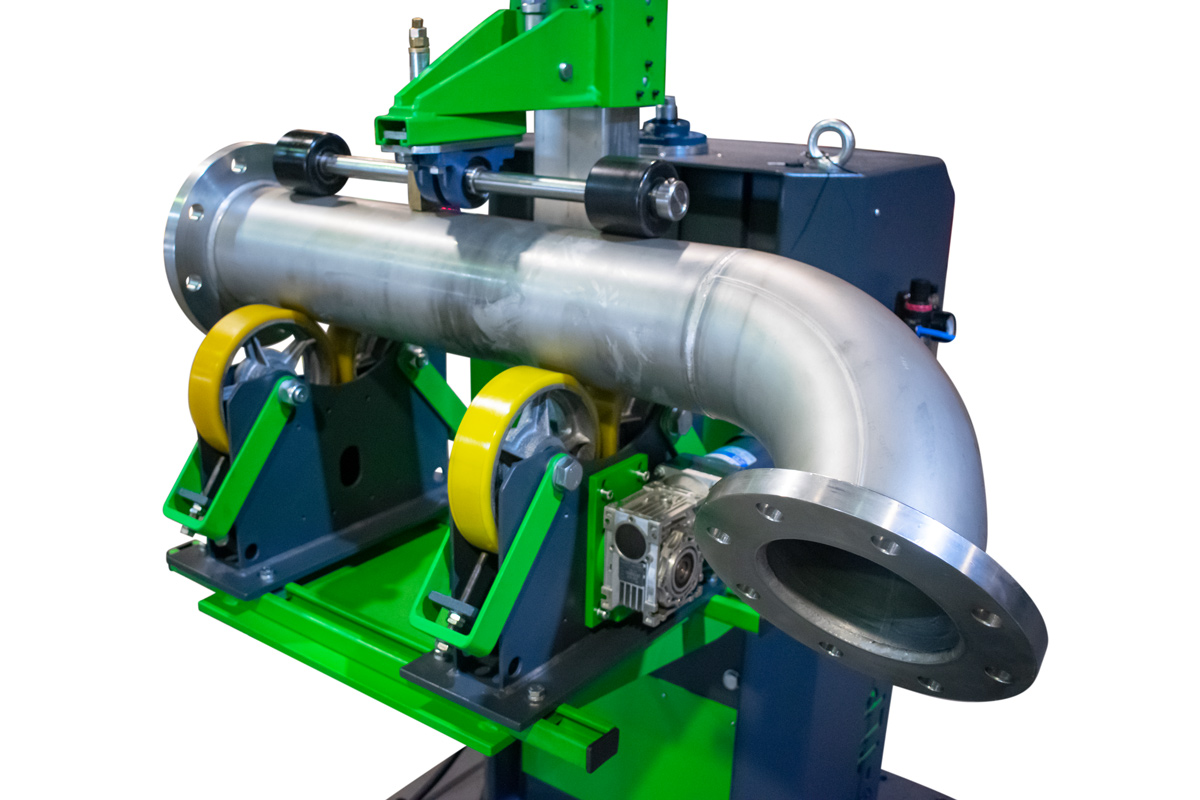

Die motorisch verstellbare Oberwalze klemmt das Rohr ein und ermöglicht so das Arbeiten in einem schrägen Winkel. Dieses Rohrspann- und Drehsystem hat wesentliche Vorteile gegenüber herkömmlichen Geräten. Sie können für das Schweißen von Bögen, T-Stücken oder anderen versetzten Werkstücken verwendet werden. Es kann ein breites Sortiment von Rohren eingespannt werden. Mit diesem stabilen, kompakten System ist es möglich, eine breite Palette von Arbeiten wie Schleifen, Schweißen, Schneiden usw. durchzuführen.
Optional
- Motorische Höhenverstellung der Rollen
- Fußpedal mit Geschwindigkeitsreglung
- Edelstahlrollen
